크로스오버 네트워크

풀레인지 스피커가 아닌 2-way나 3-way 방식의 스피커들은 여러 개의 다양한 사이즈를 가진 스피커 유닛인 트위터, 미드레인지, 우퍼, 서브우퍼 등을 통해 각각의 사이즈의 스피커가 가장 잘 재생할 수 있는 주파수를 각기 분담하여 재생하게 된다. 이 때 각각의 스피커 유닛에 주파수 영역을 분리하여 보내주는 역할을 하는 장치가 바로 크로스오버 네트워크이다.

별도의 서브우퍼 크로스오버는 Bass Management 에서 담당한다.

만약 어떤 사이즈의 스피커가 잘 재생할 수 있는 주파수가 아닌 너무 높거나 낮은 주파수를 재생하도록 하면, 스피커의 유닛이 분할 진동을 하거나 의도되지 않은 작용을 하게 되어 THD 가 발생하거나 의도되지 않은 잡음이 생길 수 있기 때문에, 이러한 너무 높거나 낮은 주파수를 필터를 통해 미리 제거하여 스피커가 안전하게 재생가능한 주파수 대역만 보내게 된다.

A Crossover Network, in the context of 2-way or 3-way speaker systems rather than full-range speakers, is a device responsible for dividing the audio signal into separate frequency bands that are best suited for each speaker unit with different sizes, such as the tweeter, midrange, woofer, subwoofer, etc.

The crossover network also plays a role in managing the LFE (Low-Frequency Effects) for subwoofers.

If a speaker were to reproduce frequencies that are too high or too low for its capabilities, it could result in undesirable effects such as unit breakup or unintended vibrations, leading to harmonic distortion (THD) or unwanted noise. Therefore, these excessively high or low frequencies are filtered out in advance through a crossover network, ensuring that only the frequency range within the speaker's safe operating capabilities is directed to each unit.

트위터와 우퍼의 크로스오버 주파수에 의한 이상적인 유닛간 거리는 크로스오버 파장의 1/4 이하여야 합니다.

대부분의 일반적인 스피커 설계는 이 조건을 만족하기 힘듭니다. 따라서, 일반적인 스피커들의 수직지향성을 측정해보면 크로스오버 주파수 구간에서 수직지향성이 푹파인듯 줄어드는 구간이 생겨나게 됩니다. 이 문제를 해결하기 위해선 우퍼의 사이즈를 작게 만들고 크로스오버 주파수를 내리거나 트위터와 우퍼를 동축 유닛으로 설계하는 방법 등이 있습니다.

이러한 이유로 스피커를 아주 가까이 듣기보다는 최소한의 청취거리를 유지하여 좀 떨어져서 청취해야 하는 문제가 생기며 귀 높이를 특정 높이로 고정해야 하는 문제가 생깁니다.

aes_v31_n6_p408.pdf

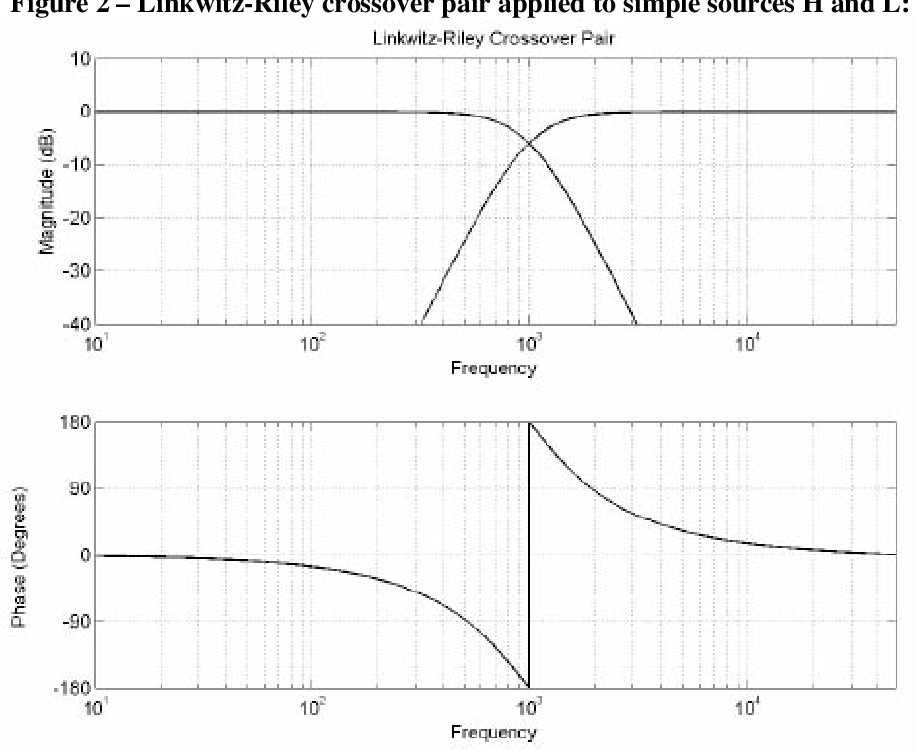

아래 그래프는 어떤 스피커의 패시브 네트워크 필터들에 의한 위상 왜곡 그래프이다.

일반적인 단일 오디오 신호에서의 위상 왜곡은 아무런 청감상의 차이를 발생시키지 않는다. 왜냐면 비교할 상대적 신호가 없는 단일 신호에서의 위상 왜곡이기 때문이다.

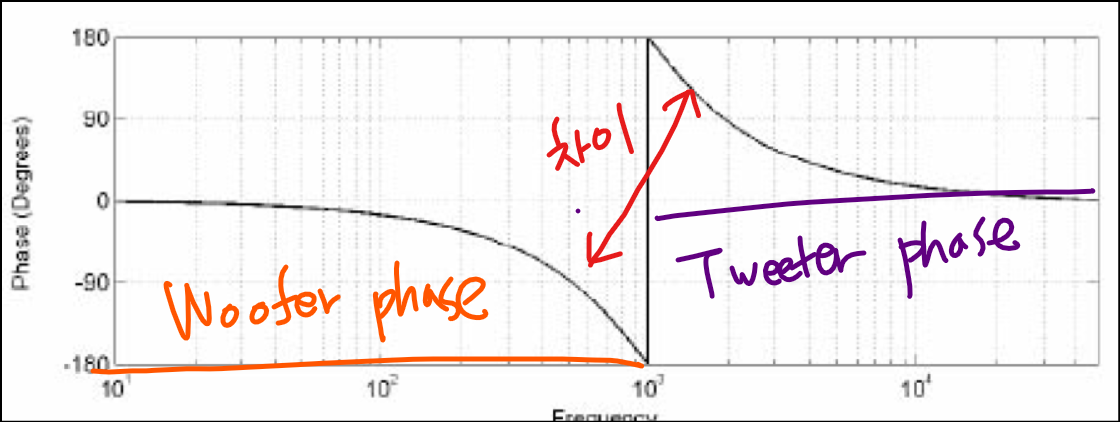

하지만, 스피커의 우퍼와 트위터의 위상 왜곡은, 일반적인 오디오 신호의 위상 왜곡과는 다르게, 우퍼가 재생하는 주파수와 트위터가 재생하는 주파수가 단일 신호가 아닌 2개의 음원이기 때문에 주파수가 겹치는 구간에서 서로 상대적으로 비교할 대상이 된다.

그 결과, 트위터와 우퍼간의 크로스오버 지점에서 우퍼가 재생하는 소리와 트위터가 재생하는 소리는 서로 위상 차이를 가지며 동시에 재생되기 때문에, 그 구간의 음색의 명료도가 떨어지는 원인을 제공하게 된다.¹⁾

일반적인 크로스오버 설계이다. 앰프 이후에 전통적인 RLC 회로를 이용하여 주파수를 분배하여 각 스피커 유닛으로 보내주게 된다.

앰프 이전에 소리 신호를 액티브 필터 회로를 이용하여 각 대역별로 소리를 먼저 분리한 후 각각의 앰프를 통하여 각각의 스피커 유닛으로 보내주게 된다.

액티브 필터 회로를 사용하므로, 패시브 크로스오버에 비해서 스피커 유닛간 크로스오버되는 주파수 대역을 더 좁게 설계가 가능해진다.

2-Way의 경우에는 바이앰핑(Bi-Amping), 3-way의 경우에는 트라이앰핑(Tri-Amping)이라고 부르기도 한다.

앰프 이전에 소리를 A/D 컨버터로 디지털로 변환하여 각 대역별로 소리를 디지털 필터를 이용하여 주파수 대역별로 분리한 후 각각의 D/A 컨버터로 각각 앰프로 보내고 그 이후에 개별 스피커 유닛으로 보내주게 된다.²⁾

IIR 필터 크로스오버를 사용하는 것의 장점은 제로 레이턴시가 가능하다는 점이다. 또 다른 장점은 매우 차수가 높은 크로스오버 필터를 쉽게 설계 가능하다는 점이다. 단점은 아날로그 필터와 똑같이 위상 왜곡이 발생한다는 점이다.

라이브 환경에서 쓰이는 스피커들의 경우는 레이턴시가 발생하면 안되는 경우가 많다. 이 때 스피커를 동축에 IIR 크로스오버를 적용하는 경우가 종종 보인다.

FIR 필터 크로스오버를 사용하는 것의 장점은 위상 왜곡이 없는 리니어 페이즈 크로스오버의 구현이 가능하다는 점이다. 크로스오버 주파수 구간에서 위상 왜곡이 없기 때문에 해당 주파수 대역의 명료도가 뛰어나다. 단점은 FIR 필터의 특성상 레이턴시가 발생한다는 것이다.

음악 감상 또는 믹싱이나 마스터링 용도로 쓰이는 스피커들의 경우는 라이브 환경이 아니기 때문에 레이턴시가 어느 정도는 있어도 괜찮다. 따라서, 이런 스피커들의 경우 FIR 필터를 이용한 크로스오버 네트워크로 만들어지기도 한다.

Yamaha의 DBR, DHR, DZR 등의 액티브 스피커에는 FIR-X 라는 FIR 크로스오버가 적용되어 있다.

Yamaha의 제품 페이지의 영문 설명은 아래와 같다.³⁾
