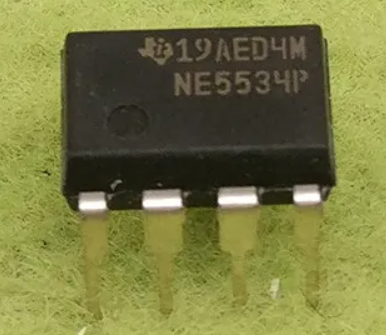

NE5534

Texas Instrument사의 Op-Amp 칩, 개발에 Rupert Neve가 참여했고, Neve사의 88 시리즈 콘솔, SSL4000 콘솔과 Focusrite Forte 콘솔, Focusrite ISA 프리앰프, Amek 콘솔, Harrison 콘솔 등의 핵심 부품으로 쓰이게 된다.

NE5534, NE5534A, SA5534 및 SA5534A 장치는 우수한 직류 및 교류 특성을 결합한 고성능 오퍼레이션 앰프입니다. 이들의 특징 중 일부는 매우 낮은 잡음, 높은 출력 구동 능력, 높은 유니티-게인 및 최대 출력-스윙 대역폭, 낮은 왜곡 및 높은 슬류 레이트가 포함됩니다.

이 Op-amp는 내부적으로 게인이 3 이상인 것에 대해 보상됩니다. COMP 및 COMP/BAL 사이에 외부 보상 커패시터를 사용하여 다양한 응용에 대한 주파수 응답을 최적화할 수 있습니다. 이 장치에는 입력 보호 다이오드, 출력 단락 보호 및 BALANCE 및 COMP/BAL 핀을 사용한 오프셋 전압 널링 기능이 특징입니다.

NE5534A 및 SA5534A 장치의 경우 등가 입력 잡음 전압에 대한 최대 한도가 지정됩니다.

NE5534 스토리, 초창기 오디오 IC의 한계와 고뇌

1970년대 중반까지 프로 오디오 업계는 거대한 모순 속에 놓여 있었다. 전 세계 스튜디오가 더 정교하고 거대한 콘솔과 다이내믹한 아웃보드를 갈망하고 있었지만, 기술의 심장부라 할 수 있는 증폭 소자의 발전은 그 속도를 따라가지 못했다. 당시 반도체 시장을 지배하던 uA741이나 LM301 같은 범용 IC Op-amp들은 애초에 오디오를 위해 태어난 존재가 아니었다.

이 초기 칩들은 미세한 마이크 신호를 다루기엔 자체 노이즈가 너무 심했고, 고음역대의 가파른 트랜지언트를 감당하지 못해 소리를 단단하게 뭉개버리는 슬류레이트의 한계를 지니고 있었다. 더욱이 프로 오디오의 표준 부하인 600ohm 라인을 밀어줄 만한 구동력조차 부족했다. 이 때문에 당대의 장인들이 이끌던 Neve, API같은 최고급 콘솔 제조사들은 IC를 불신했다. 그들은 부피가 커지고 비용이 치솟는 것을 감수하면서도 수많은 트랜지스터를 일일이 조합한 디스크리트 회로나 값비싼 하이브리드 블록을 직접 납땜하며 아날로그의 자존심을 지켜내고 있었다.

전화선에서 시작된 실리콘, 거장의 목소리를 담다

이러한 기술적 교착 상태를 깨뜨린 서막은 뜻밖에도 오디오 장비실이 아닌 유선 통신 연구소에서 열렸다. 네덜란드 필립스(Philips) 에인트호번 연구소는 장거리 전화 신호를 왜곡 없이 전송하기 위해 600 ohm 라인을 강력하게 밀어줄 저노이즈 칩인 'TDA1034'를 개발하고 있었다. 본래는 통신 장비용으로 기획된 실리콘 조각이었던 셈이다.

당시 영국 캠브리지에서 디스크리트 회로의 비대함과 비용 문제로 고심하던 거장 Rupert Neve는 필립스와 긴밀히 교류하며 이 초기 프로토타입을 접하게 된다. 비록 그가 반도체 내부의 미시적인 실리콘 회로를 직접 설계한 것은 아니었으나, 누구보다 프로 오디오의 생리를 잘 알았던 그는 필립스 측에 매우 까다롭고 구체적인 피드백을 던졌다.

필립스가 반도체 물리적 설계를 담당했다면, 루퍼트 니브는 이 칩이 '프로 오디오의 심장'이 될 수 있도록 엄격한 가이드라인을 제시한 최고의 배후 자문위원이자 베타 테스터였던 것이다.

1976년, 오디오 전용 IC의 이정표를 세우다

필립스가 미국의 반도체 기업 시그네틱스(Signetics)를 인수하면서, 루퍼트 니브를 비롯한 영국 엔지니어들의 혹독한 요구 조건을 완벽히 흡수한 개량형 모델이 마침내 시장에 등장했다. 그것이 바로 1976년 세상에 나온 싱글 Op-amp 'NE5534'였다.

시그네틱스의 연구진은 입력단에 특수 설계된 NPN 트랜지스터 쌍을 배치하여 등가 노이즈 전압을 3.5 nV/Hz라는 경이로운 수준으로 낮췄다. 이는 웬만한 디스크리트 회로보다 조용한 배경을 구현한 수치였다. 또한 외부 보상 커패시터를 통해 슬루 레이트를 13V/us까지 끌어올려 고주파수 왜곡을 완벽에 가깝게 억제했으며, 별도의 버퍼 회로 없이도 600 ohm 라인을 밀어내는 대칭형 Class-AB 출력단을 완성했다. 거장의 까다로운 비전이 마침내 손가락 한 마디만 한 실리콘 칩 위에서 완벽히 증명된 순간이었다.

프로 오디오의 패러다임을 바꾼 거대한 전환점

NE5534(그리고 이듬해 등장한 듀얼 버전인 NE5532)의 등장은 단순히 새로운 부품 하나의 출현을 넘어, 전 세계 레코딩 스튜디오의 풍경을 바꾸는 도화선이 되었다. 가장 먼저 응답한 것은 SSL(Solid State Logic)이었다. 그들은 전설적인 4000 시리즈 콘솔을 개발하며 이 칩을 전면적으로 채택했다. 만약 NE5534가 없었다면 수백 개 채널마다 정교한 EQ와 다이내믹스를 집약한 그 거대한 '명기 콘솔'은 물리적인 크기와 발열, 천문학적인 비용 때문에 세상에 나오지 못했을 것이다.

평소 IC 칩에 극도로 인색했던 루퍼트 니브 자신도 이 칩의 완성도에 찬사를 보내며, 자신이 설계한 전설적인 Focusrite ISA 110 프리앰프/EQ 모듈의 증폭단에 NE5534를 아낌없이 사용했다. 입력 트랜스포머의 풍부한 질감과 NE5534의 투명하고 단단한 속도감이 결합하여 만들어낸 사운드는 1980~90년대 팝 음악의 황금기를 지배하는 표준 사운드가 되었다. 업계 일각에서 “니브가 디자인한 칩”이라는 루머가 기정사실처럼 퍼진 것도 이러한 극적인 배경 때문이었다.

반세기를 살아남은 음악적 유산

현대에 이르러 반도체 기술은 눈부시게 발전했다. 오늘날 시장에는 NE5534보다 수치상의 노이즈나 왜곡률(THD) 면에서 압도적으로 우수한 최신 오디오 Op-amp들이 즐비하다. 그러나 흥미롭게도 수많은 하이엔드 마이크 프리앰프와 오디오 장비 제조사들은 여전히 이 반세기 전의 칩을 고집하거나 소중히 다룬다.

거기에는 계측기 화면의 숫자가 설명하지 못하는 '음악성'이 존재하기 때문이다. 지난 50년간 인류가 들었던 수많은 명반과 시대를 정의한 사운드들은 대부분 이 칩을 거쳐 완성되었다. 그렇기에 엔지니어와 뮤지션들의 귀에 NE5534가 만들어내는 사운드는 가장 '자연스럽고 예술적인 소리'로 각인되어 있다.

조잡한 범용 칩에 실망했던 아날로그 시대를 구원하고, 거장의 까다로운 안목을 자양분 삼아 대형 콘솔의 전성기를 이끌었던 NE5534. 이 작은 실리콘 칩은 단순한 전자 부품을 넘어, 현대 레코딩 예술의 연대기를 지탱해 온 가장 위대한 음악적 유산 중 하나로 기억될 만하다.
