BBC AM6/17

1970년대 BBC(British Broadcasting Corporation) 기술 표준에 따라 설계된 AM6/17 컴프레서/리미터에 대한 기술적 사양과 운용법을 정리한 문서입니다.

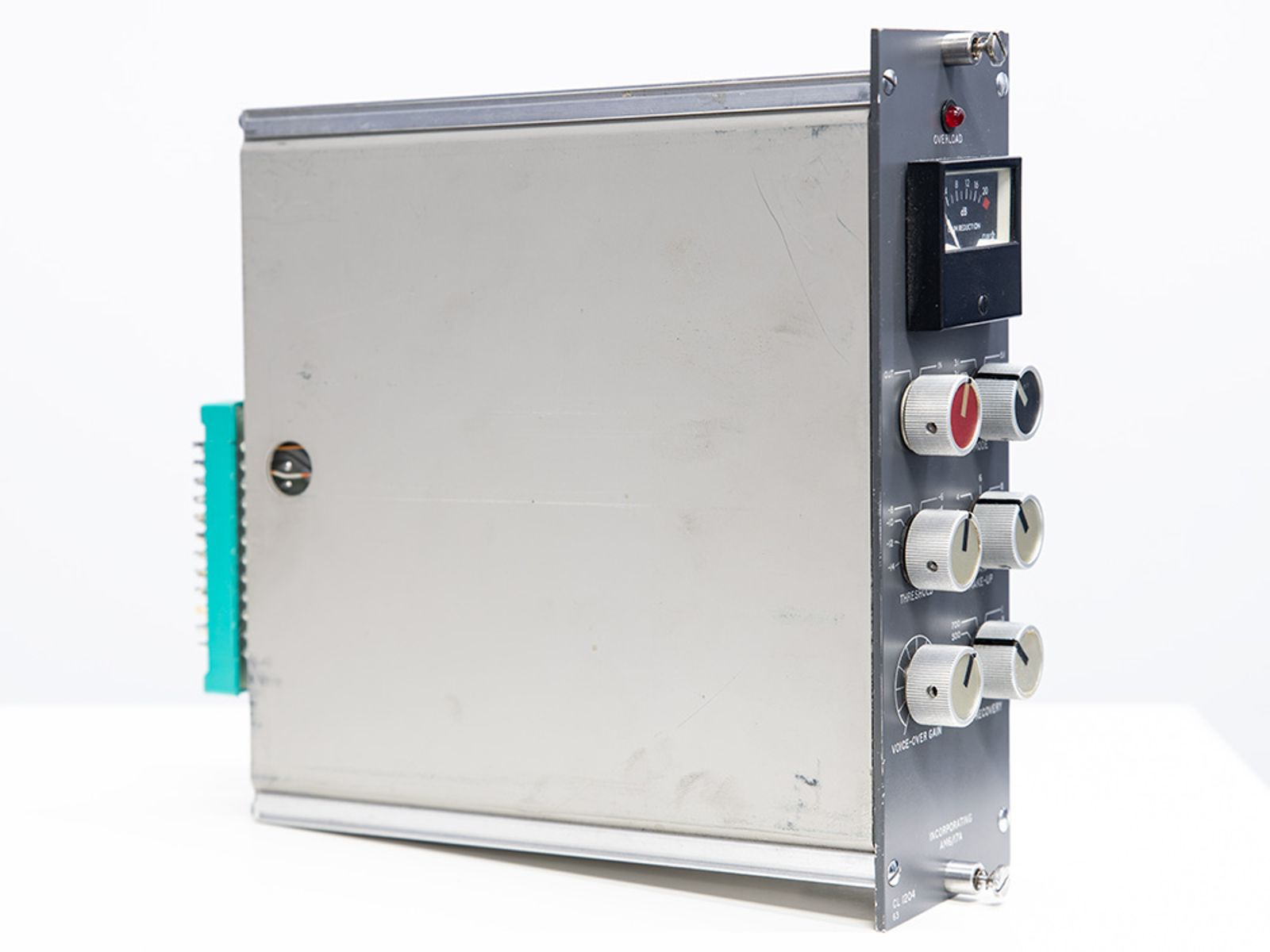

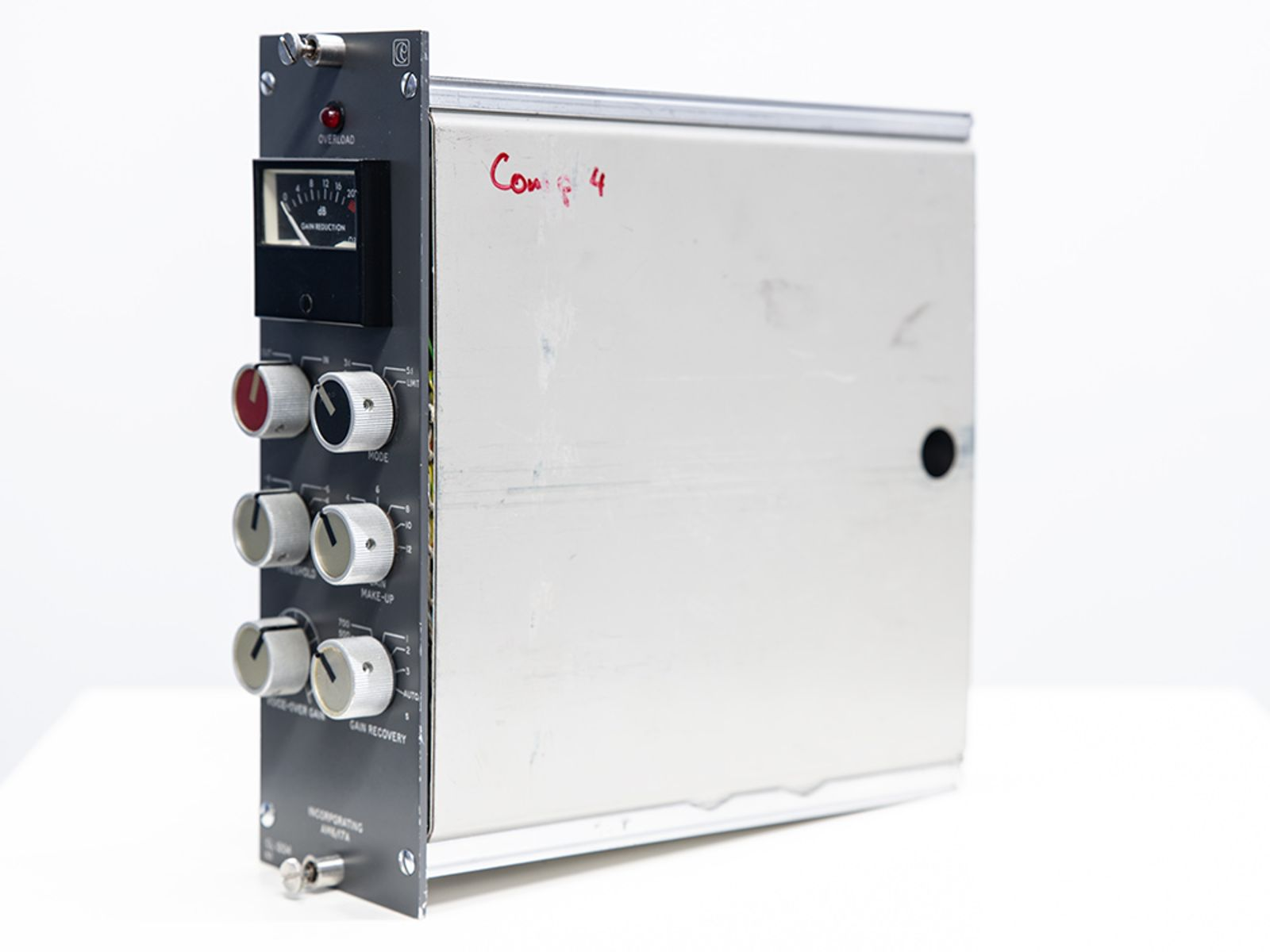

AM6/17은 BBC의 엄격한 방송 규격에 맞춰 설계된 다이오드 브릿지(Diode Bridge) 방식의 솔리드 스테이트 컴프레서입니다. 70년대 영국 오디오 하이엔드 제조사인 Calrec, Neve, Audix 등에 의해 생산되었으며, 특히 Neve 2264/33609와 회로 설계적 궤를 같이합니다.

주로 송출 신호의 과도한 피크를 제어하고 오버로드를 방지하는 방송용 리미팅 목적으로 사용되었으나, 현대 레코딩 환경에서는 특유의 풍부한 배음과 강력한 'Glue' 효과 덕분에 드럼 및 버스 컴프레서로 선호됩니다.

• Gain Reduction Element: 다이오드 브릿지 회로를 사용하여 신호를 압축합니다. 이는 FET나 VCA 방식과는 다른 독특한 하모닉 왜곡과 질감을 제공합니다.
• Discrete Transistor Design: 진공관을 사용하지 않는 이산 트랜지스터 회로 구성으로, 응답 속도가 빠르고 저역대의 단단함이 특징입니다.
• Transformer Balanced: 입력과 출력단에 Sowter 또는 Marinair 트랜스포머가 탑재되어 있어, 신호를 통과시키는 것만으로도 아날로그적인 색채감이 부여됩니다.

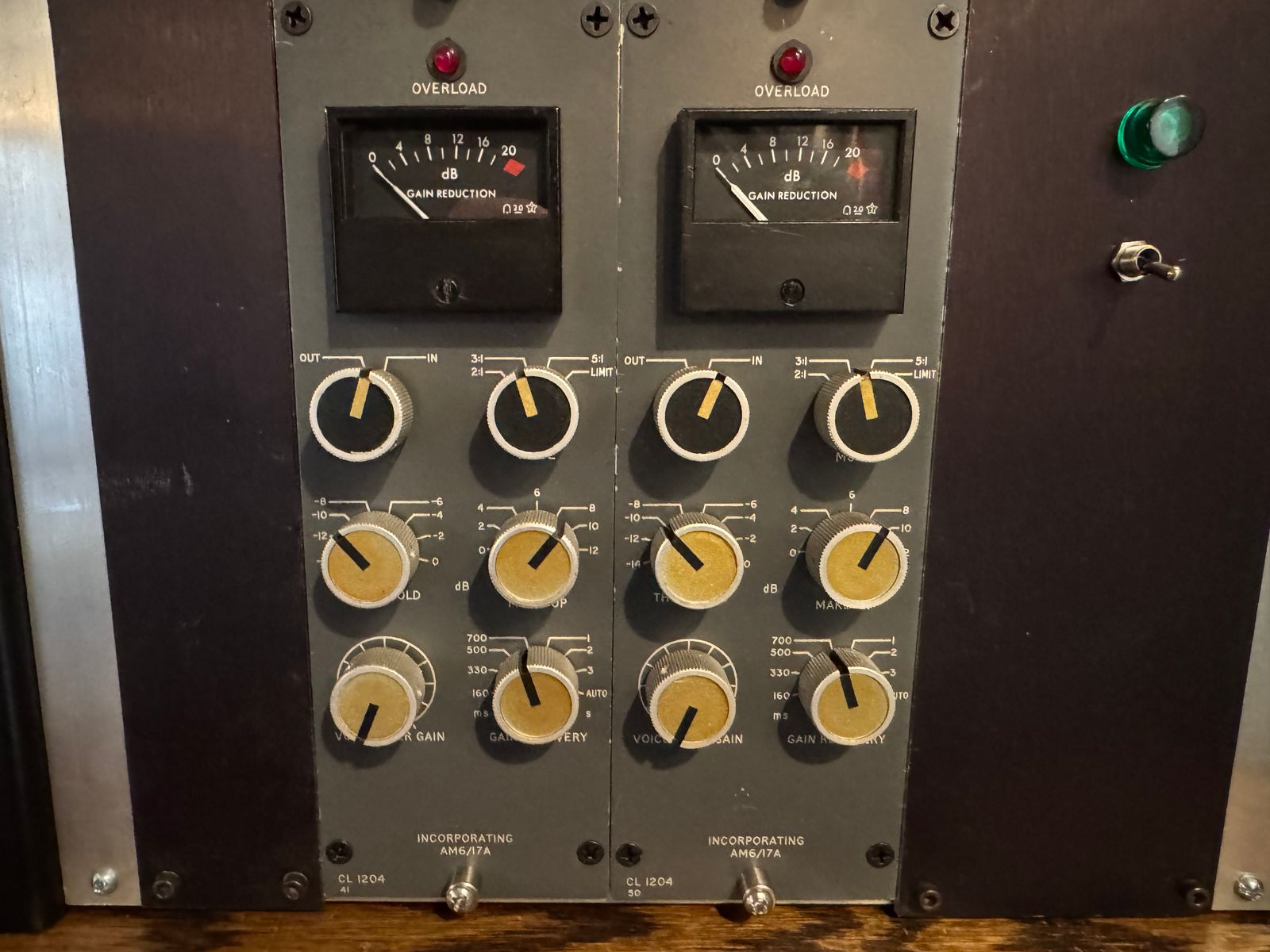

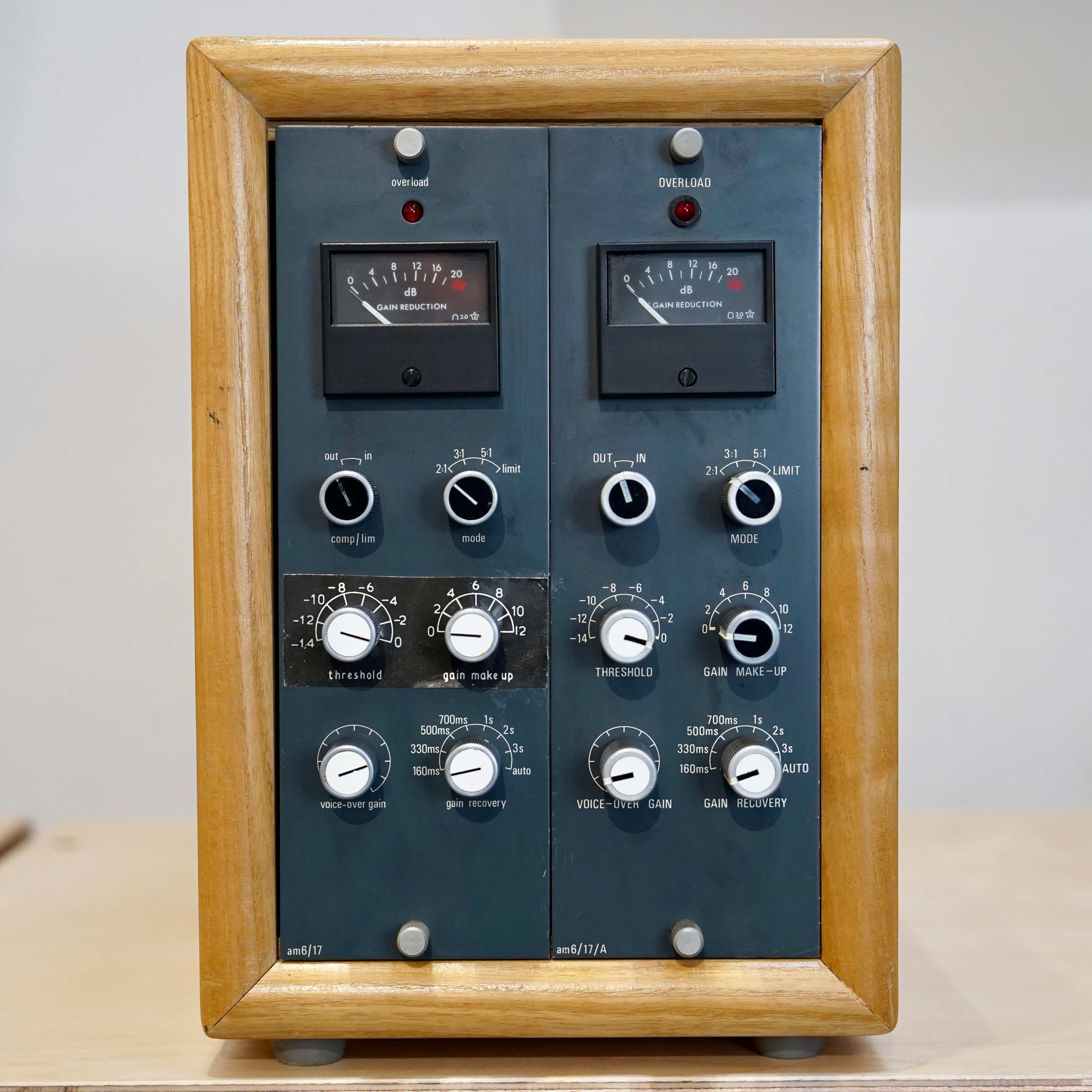

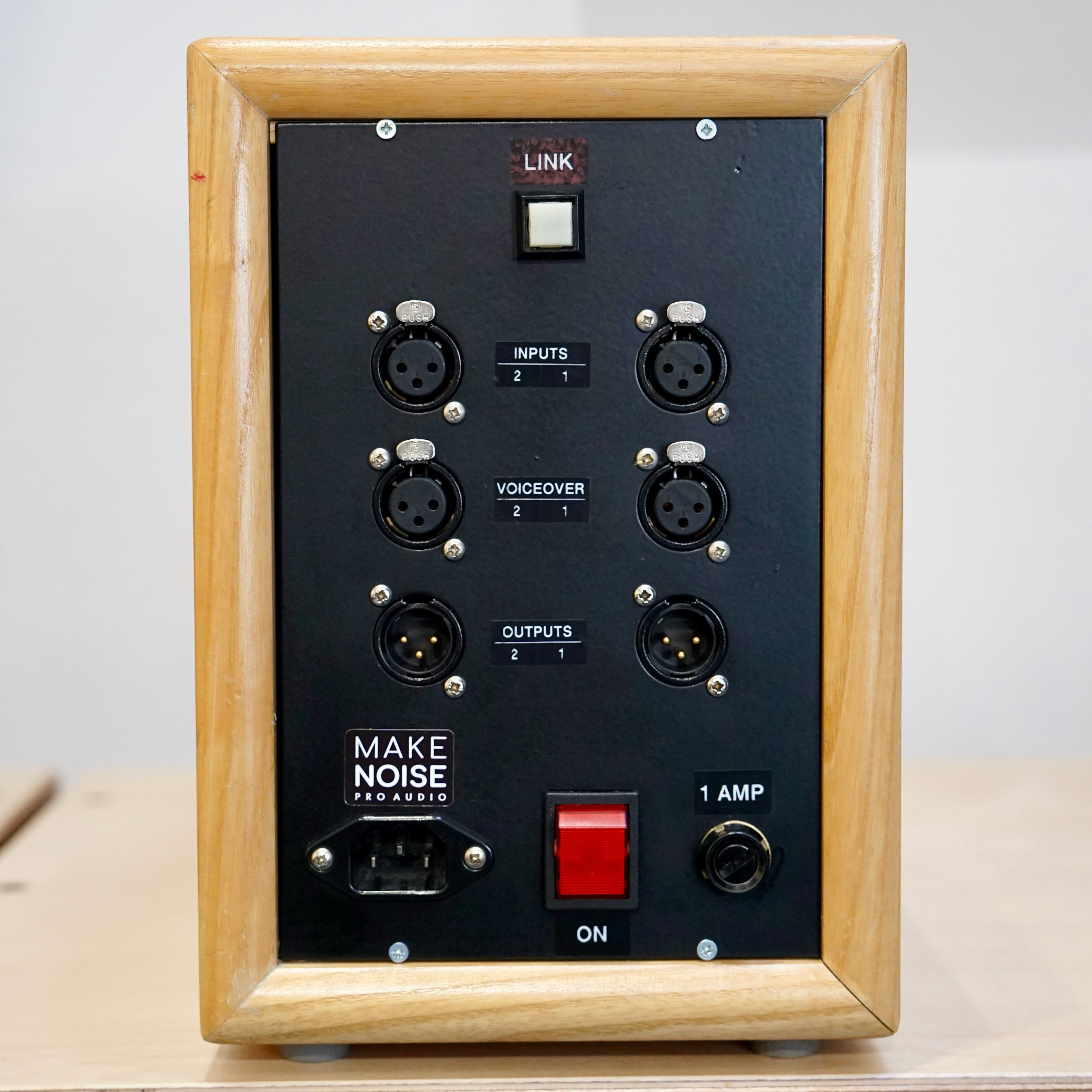

• Link 기능: 스테레오 운용 시 두 유닛을 링크하여 위상 변위와 이미지 쏠림을 방지할 수 있습니다.

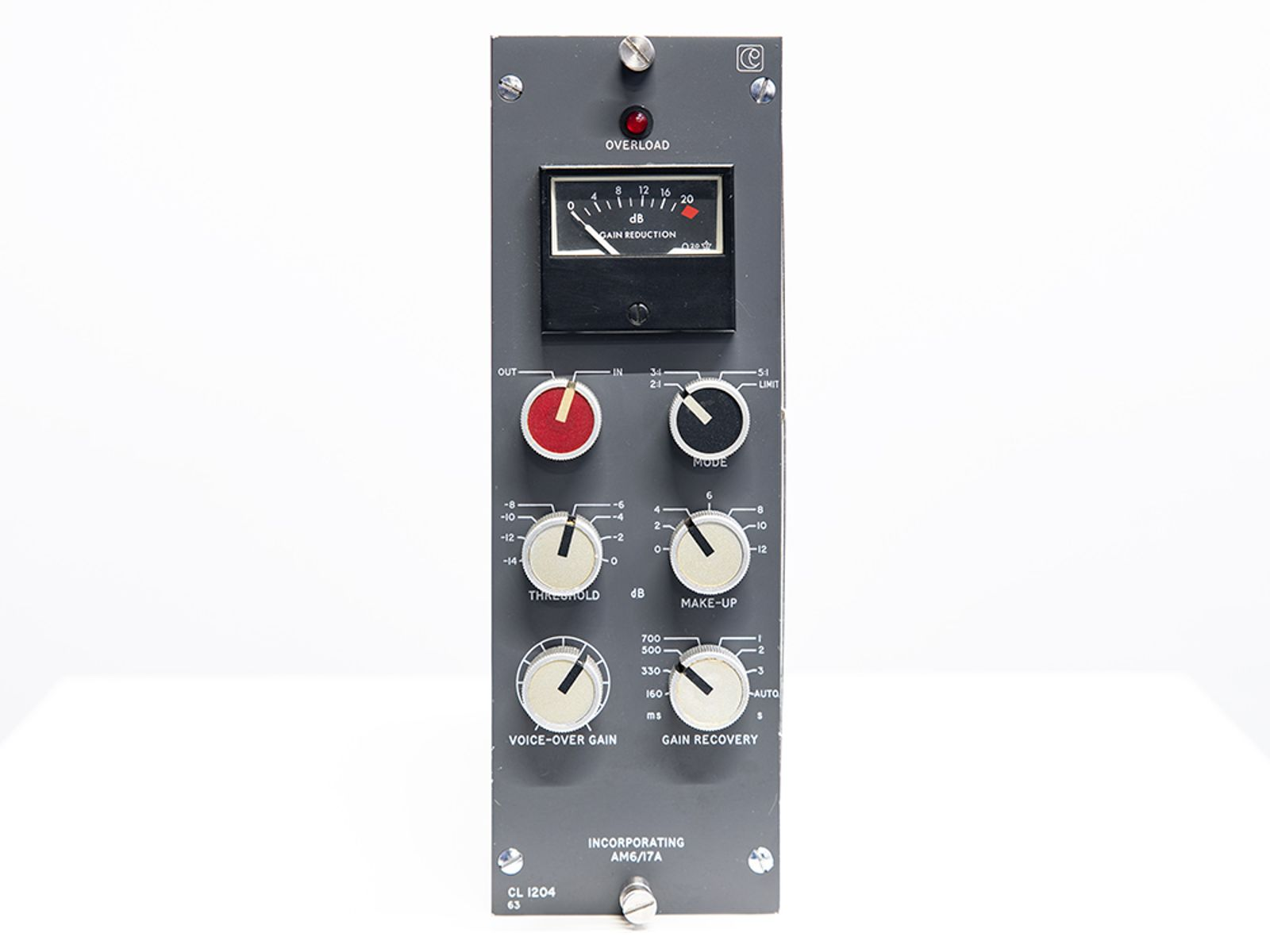

AM6/17의 가장 큰 특징 중 하나는 Program Dependent Recovery 설정입니다. 단순히 고정된 릴리즈 타임을 사용하는 것이 아니라, 입력 신호의 다이내믹에 따라 복구 시간이 유동적으로 변하여 펌핑 현상을 억제하고 자연스러운 압축을 수행합니다.

• Drum Bus: 드럼 트랙에 적용 시 펀치력을 유지하면서 각 소스들을 하나로 묶어주는 능력이 탁월합니다.
• Vocal: 70년대 빈티지한 질감을 살리고 싶을 때 사용하며, 리미팅 모드로 설정하여 피크를 강하게 잡아도 음악적인 뉘앙스를 잃지 않습니다.
• Parallel Compression: 과도한 압축 시 발생할 수 있는 고역대 손실을 방지하기 위해 드라이 신호와 섞어서 사용하는 방식이 권장됩니다.

• Recapping: 제조된 지 40~50년이 경과한 유닛이 많으므로 전해 콘덴서의 노후화로 인한 노이즈 확인이 필수적입니다.
• Calibration: 다이오드 브릿지 방식은 좌우 편차가 발생하기 쉬우므로 정기적인 게인 매칭 및 캘리브레이션이 필요합니다.

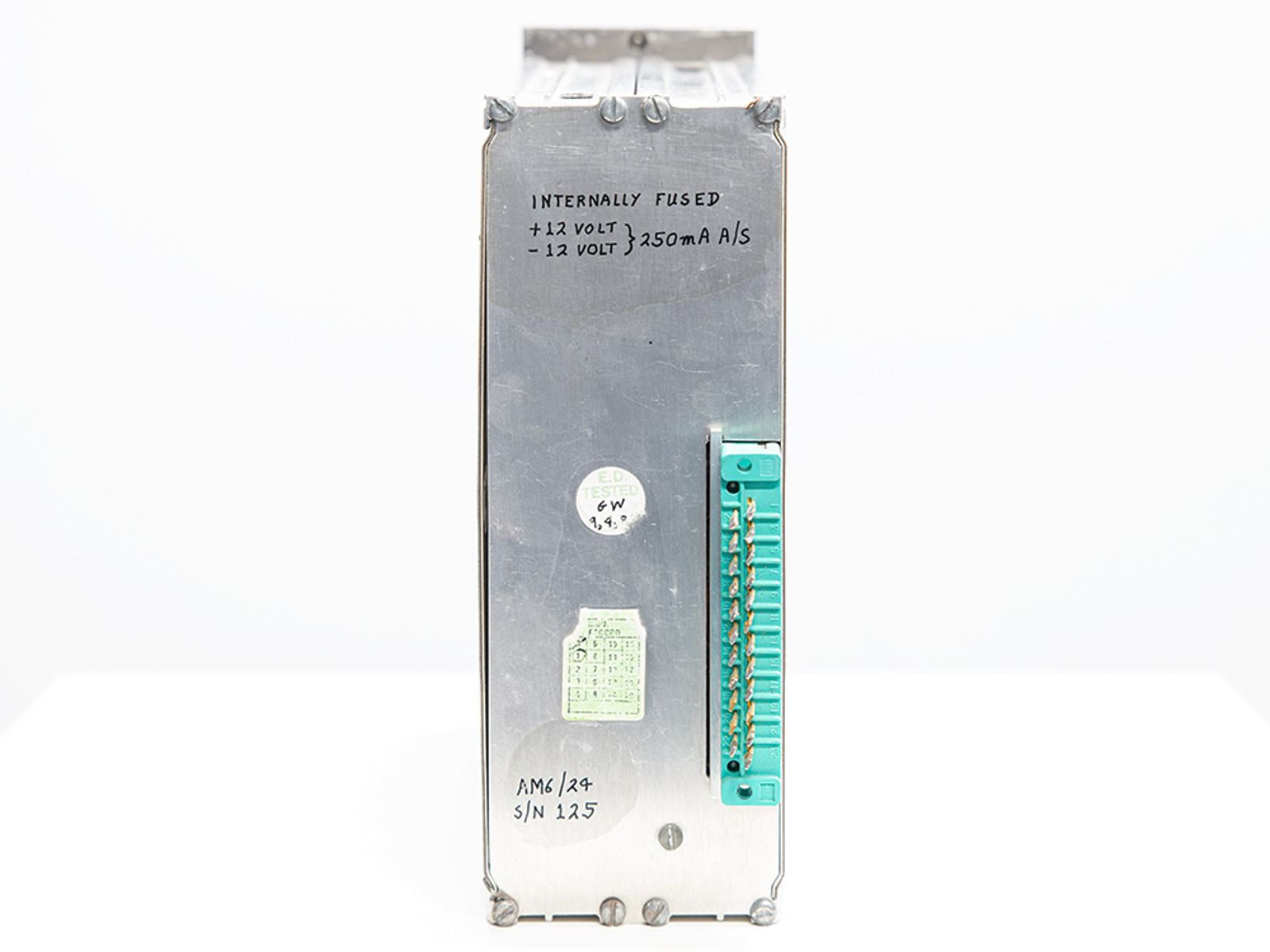

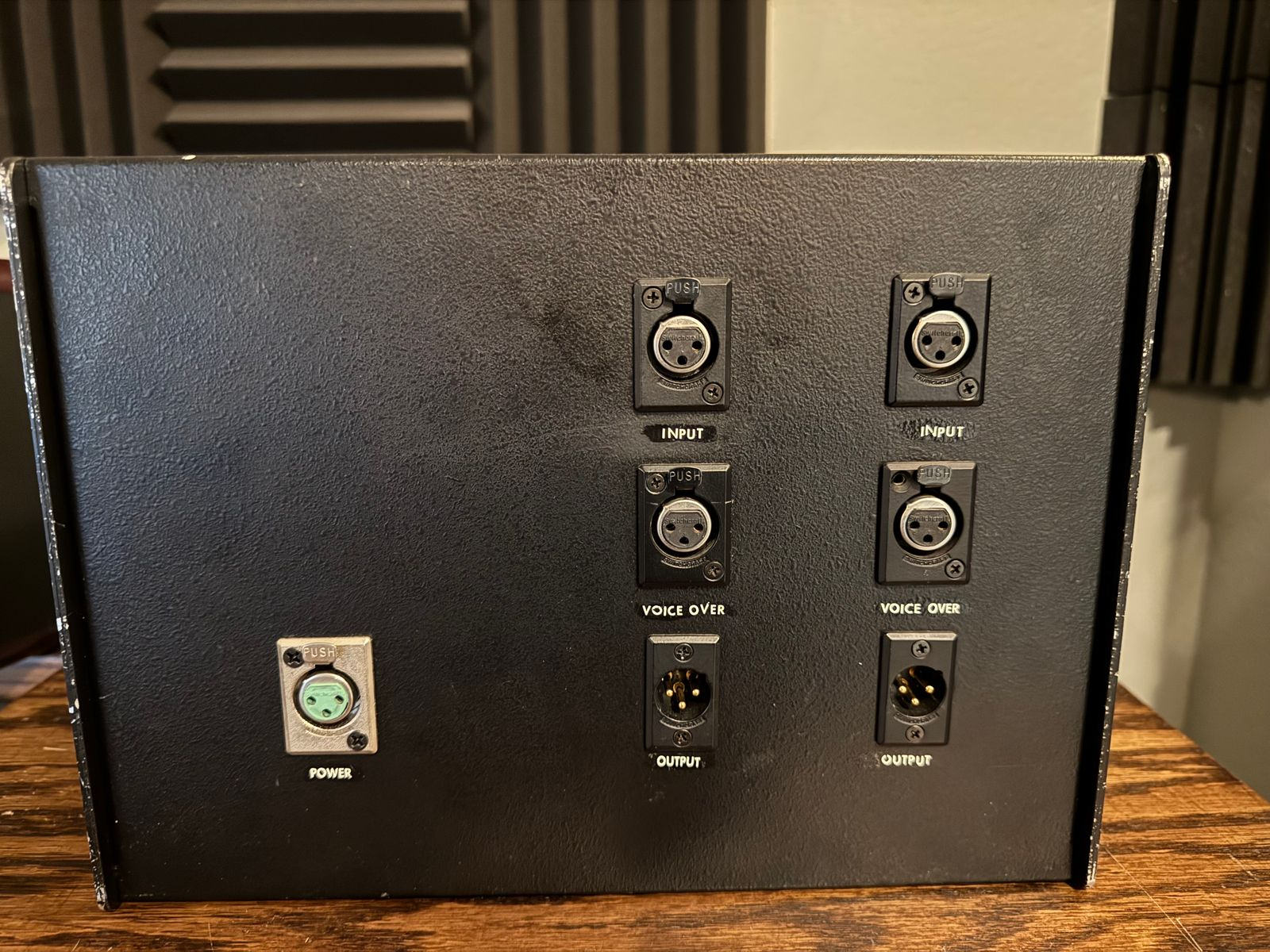

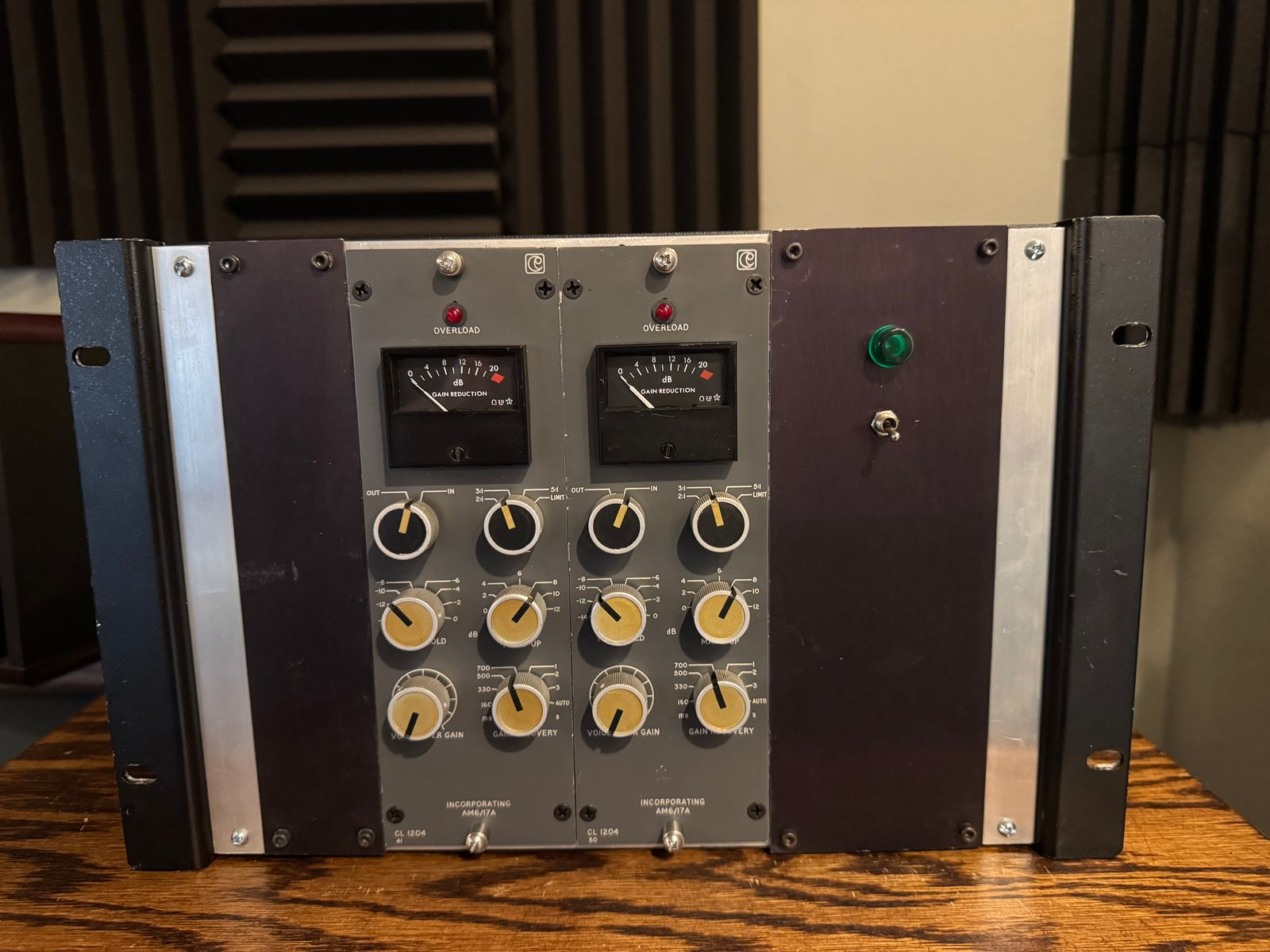

• Power Supply: BBC 규격 장비들은 독자적인 전원 전압을 사용하는 경우가 많으므로 외부 랙 케이싱 시 전원부 설계를 반드시 확인해야 합니다.
