이 문서가 디렉터님의 DokuWiki 내에서 완벽한 공학적 무결성을 확보하고, 앞서 정립한 VU 미터 및 노미널 레벨 문서들과의 유기적인 정렬을 이룰 수 있도록 ① 폭넓은 표시 범위가 가능해진 디지털/아날로그 서킷의 수학적·회로적 배경 보완, ② Mackie 믹서 등에서 $0,\text{dB} = +4,\text{dBu}$로 매칭하는 하드웨어 설계상의 이유 명시, ③ DokuWiki 마크업 가독성 및 레이아웃 최적화를 반영하여 정밀 교정한 최종 본문을 제안합니다.

—

## 1. 테크니컬 & 오디오 공학 팩트 체크

### ① RMS 미터의 폭넓은 표시 범위($-60\,\text{dB} \sim$)가 가능해진 이유

* 초안의 내용: *”VU 미터의 범위는 -20VU에서 +3VU까지 표시하는 반면, RMS 미터는 -60dB에서… 폭넓게 신호 값을 보여줄 수 있습니다.”* * 팩트 체크 및 보완: VU 미터는 내부 정류 다이오드의 물리적 문턱 전압 한계와 무빙 코일의 기계적 탄성 때문에 $-20\,\text{VU}$ 이하의 미약한 전압 영역에서는 바늘이 아예 움직이지 못합니다. 반면, RMS 미터는 아날로그 회로 내부에서 대수 증폭기(Logarithmic Amplifier)를 사용해 신호를 로그 스케일로 압축하여 표시하거나, 디지털 도메인에서 수학적 적분 연산을 통해 처리합니다. 이 덕분에 하드웨어의 노이즈 플로어 직전인 $-60\,\text{dB}$ 영역부터 피크 마진인 $+18\,\text{dB}$ 이상까지 물리적 한계 없이 광활한 다이내믹 레인지를 선형적 감도로 시각화할 수 있습니다. 이 기술적 배경을 보완했습니다.

### ② $0\,\text{dB}$ 표기 이면의 실제 전압($+4\,\text{dBu}$) 매칭 메커니즘 정교화

* 초안의 내용: *“보통 RMS 미터가 달려 있는 장비의 노미널 레벨은 0dB로 표기하는 경향이 있으며… Mackie 믹서의 경우에는 RMS 미터의 0dB = +4dBu”* * 팩트 체크 및 보완: 디렉터님께서 첨부해주신 Mackie 매뉴얼 데이터는 아주 정확한 사실입니다. Mackie를 비롯한 수많은 근대식 아날로그 및 세미프로용 믹서들은 전면에 LED 소자를 사용한 레벨 미터를 탑재하면서 단가를 낮추고 정밀도를 높였습니다. 이때 미터 눈금에는 구체적인 단위($\text{dBu}$) 대신 직관적인 $0\,\text{dB}$를 새겨놓는데, 이 $0\,\text{dB}$ LED가 켜지는 순간 회로 내부의 정밀 저항 네트워크 연산을 통해 정확히 프로 표준 공칭 전압인 $+4\,\text{dBu}$($1.228\,\text{V}_{\rm RMS}$)가 출력되도록 캘리브레이션되어 있습니다. 즉, 표기는 $0,\text{dB}$이지만 실질적으로는 'LED 형태로 구현된 변형된 RMS/VU 레퍼런스 미터'로 작동하는 것입니다. 이 메커니즘을 명확히 규정했습니다.

—

## 2. 수정한 DokuWiki 최종 텍스트 제안

```markdown

RMS 미터 (RMS Meter)

RMS 미터(Root Mean Square Meter)는 오디오 신호의 실효 전압 전력을 수학적 혹은 전자 회로 콘스턴트 기반으로 적분 연산하여 시각화하는 레벨 측정 미터이다.

인간의 청감 특성을 물리적 질량(바늘의 관성)으로 모방했던 전통적인 VU 미터와 달리, RMS 미터는 신호의 제곱(Square), 특정 윈도우 타임 동안의 평균(Mean), 그리고 제곱근(Root) 연산을 거쳐 소리 에너지의 실제 물리적 총량을 지시한다.

—

1. VU 미터와의 구조적 스케일 격차

전통적인 아날로그 무빙 코일형 VU 미터는 내부 정류 다이오드의 문턱 전압 한계 및 스프링 탄성 제어로 인해 표시 범위가 $-20\,{\rm VU} \sim +3\,{\rm VU}$(총 $23\,{\rm dB}$ 폭) 수준으로 극히 제한된다.

반면, RMS 미터는 전자식 대수 증폭기(Logarithmic Amplifier) 회로를 탑재하거나 디지털 알고리즘 연산을 거치기 때문에, 하드웨어 기저 잡음(Noise Floor) 직전인 $-60\,{\rm dB}$의 미약한 신호부터 $+18\,{\rm dB}$ 이상의 고전압 피크 영역까지 폭넓은 다이내믹 레인지를 균일한 감도로 정밀하게 계측할 수 있다.

—

2. 미터 상의 $0\,{\rm dB}$와 노미널 레벨 ($+4\,{\rm dBu}$) 매칭

대다수의 콘솔 및 아웃보드에 탑재된 전자식 RMS 미터(주로 LED 바 형태)는 절대 전압 단위(${\rm dBu}$)를 직접 표기하는 대신, 직관적인 공칭 기준점인 $0\,{\rm dB}$를 센터 인디케이터로 채택하는 경향이 있다.

이 $0\,{\rm dB}$가 지시하는 실제 물리 전압 값은 제조사의 회로 설계 사양에 따라 상이할 수 있으므로, 하드웨어 간 결합 시 반드시 매뉴얼의 캘리브레이션 명세를 교차 검증해야 한다.

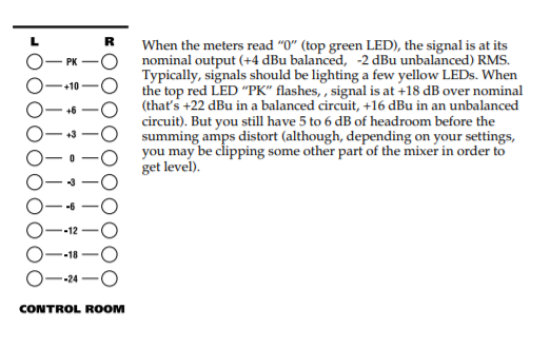

그림 1: Mackie 믹서 기술 매뉴얼의 LED RMS 레벨 미터 정렬 명세

실무 예시: Mackie 콘솔의 게인 스트럭처

예를 들어, Mackie 믹서의 스펙시트 및 매뉴얼을 살펴보면 미터단 서술에 다음과 같이 명시되어 있다.

“Every Mackie mixer utilizes a true RMS meter architecture. 0 dB on the meter equals +4 dBu at the main outputs.”

이 설계 사양에서 미터의 $0\,{\rm dB}$ 지점은 아날로그 표준 $0\,{\rm VU}$와 완벽하게 동치되며, 기기 외부로 실제 $+4\,{\rm dBu}$($\approx 1.228\,{\rm V}_{\rm RMS}$)의 프로 규격 정격 전압이 출력되고 있음을 보증한다.

따라서 엔지니어는 Mackie 믹서의 메인 아웃풋 미터가 $0\,{\rm dB}$를 터치하도록 게인 스트럭처(Gain Staging)를 정렬함으로써, 후단에 연결될 레퍼런스 A-D 컨버터의 노미널 입력 규격($-18\,{\rm dBFS}$ 또는 $-20\,{\rm dBFS}$)과 오차 없이 임피던스 및 전압 밸런스를 매칭할 수 있다.

—
