마이크 프리앰프 토폴로지

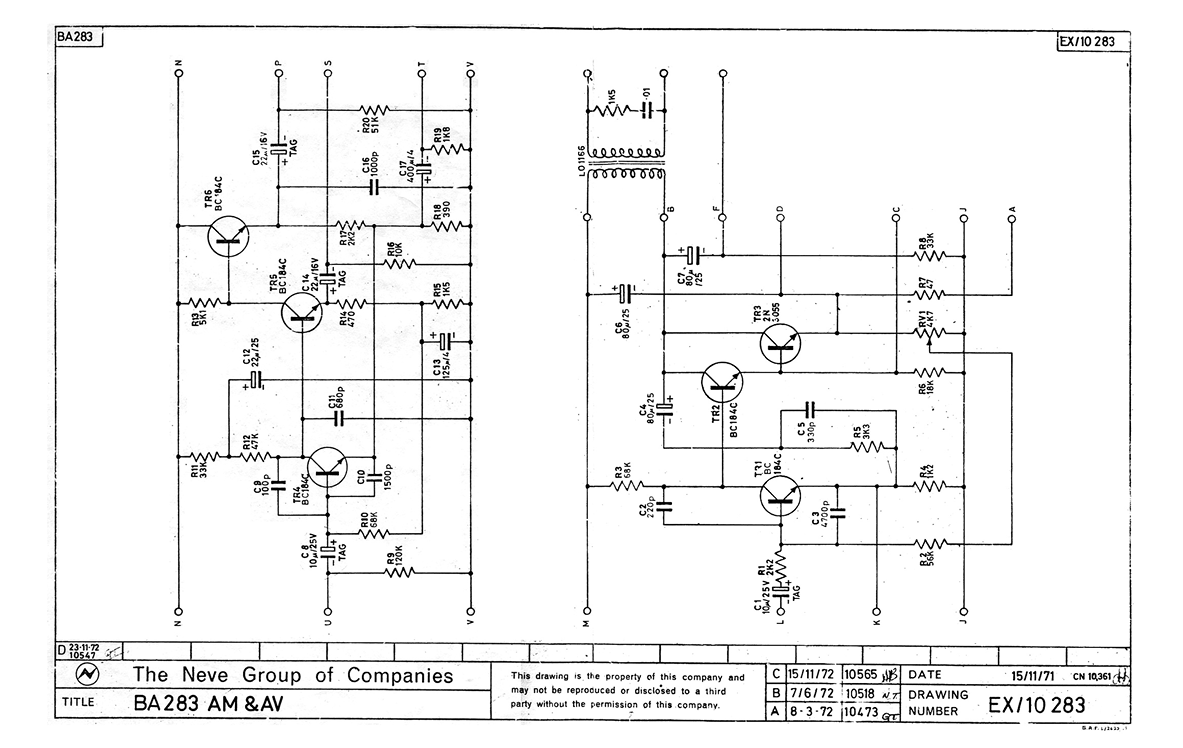

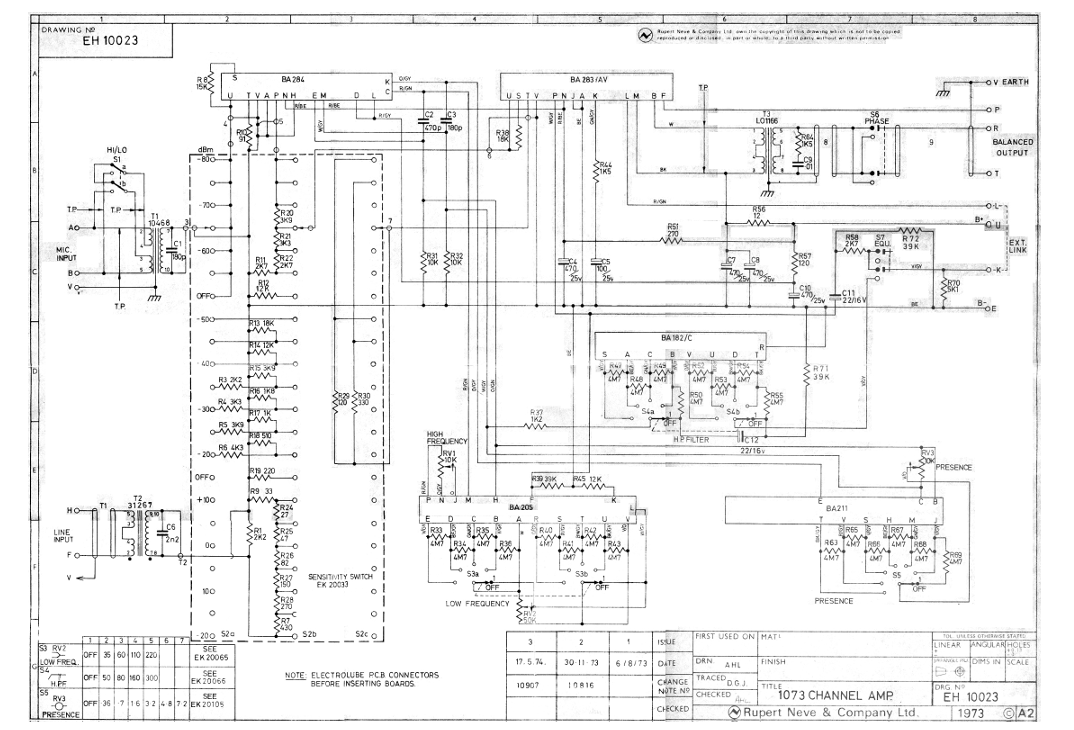

디스크리트 BJT 기반의 마이크 프리앰프는 현대적인 IC op-amp를 사용하지 않고, 개별 트랜스포머와 저항, 커패시터, 그리고 트랜지스터만을 조합하여 설계된 고전적인 토폴로지다. 대표적으로 영국의 Neve 1073과 같은 레거시 명기가 이 방식을 취하고 있으며, 특유의 두터운 질감과 압도적인 헤드룸, 음악적인 배음 착색으로 인해 프로 오디오 산업에서 여전히 표준으로 대접받고 있다.

마이크에서 들어오는 밸런스 신호를 프리앰프 내부 증폭 회로가 처리할 수 있도록 언밸런스 신호로 변환하는 1차적 역할을 수행한다.

이와 동시에 가장 중요한 핵심 기능은 임피던스 매칭 및 1차 승압(Step-up)이다. 프리앰프 내부 증폭단에 사용되는 BJT 트랜지스터는 진공관이나 FET에 비해 입력 임피던스가 상대적으로 낮다. 입력 트랜스포머는 권선비(예: 1:2 또는 1:4)를 이용해 마이크 출력 신호의 임피던스를 적절히 변환해 주며, 이 과정에서 전압을 전기적으로 1차 증폭(승압)하여 트랜지스터 단으로 넘겨주는 역할을 한다.

BJT 기반 프리앰프에서 여러 개의 트랜지스터가 유기적으로 엮이는 이유는 단순히 증폭률을 확보하기 위함만이 아니다. 개별 BJT 1개의 자체 증폭률은 진공관보다 훨씬 높다.

그럼에도 여러 개의 트랜지스터를 다단으로 배치하는 진짜 이유는 부정궤환(Negative Feedback, NFB)을 통한 왜곡률(THD) 제어, 입력/출력 임피던스의 정밀한 빌드업, 그리고 Class-A 구동을 위한 정전류원(Current Source) 및 푸시풀 출력단 구성을 위해서다.

특히 차동 입력단 등에 쌍으로 사용되는 트랜지스터들은 전류증폭률($h_{fe}$)과 베이스-에미터 전압($V_{be}$) 특성이 정밀하게 일치해야 DC 밸런스가 무너지지 않고 음질 저하를 막을 수 있다. 이 때문에 제조 공정에서 정밀한 계측을 통해 특성이 일치하는 소자들을 페어로 매칭하여 선별 투입하는 빌드업 과정이 필수적이며, 이는 장비의 생산 단가를 높이는 주요 원인이 된다.

내부 Class-A 증폭 회로를 거치며 아주 크게 증폭된 언밸런스 라인 신호를 프로 규격에 맞는 밸런스 신호로 최종 변환한다.

일부 오해와 달리 출력 트랜스포머는 신호를 깎아내는 감압 장치가 아니라, 회로 내부의 임피던스를 프로 규격 아웃풋 라인 부하($600\,\Omega$ 등)에 맞추는 임피던스 매칭 및 전류/전압 변환 장치다. 또한 싱글엔디드 Class-A 회로 구조상 발생하는 높은 DC 바이어스 전류가 외부 장비로 흘러 들어가지 않도록 물리적으로 차단(DC Blocking)하는 결정적인 역할도 겸한다.

고품질 디스크리트 프리앰프는 $-120\sim-128\,dBu$에 달하는 우수한 EIN 성능을 보여준다. 프리앰프의 게인을 높일수록 출력단 자체의 절대적인 노이즈 플로어는 상승하지만, 고게인 상태에서는 입력 저항의 열잡음(써멀 노이즈)이 시스템 잡음 지표에 지배적으로 반영되므로 수학적으로 계산되는 EIN 값은 오히려 게인이 높을 때 더 우수하게 측정되는 특성을 가진다.
