CAD Equitek E-300은 미국 Conneaut Audio Devices(CAD)가 1990년대 후반에 발표한 대형 다이어프램 트랜지스터 콘덴서 마이크로, 하이엔드 레코딩 환경에서 스튜디오 보컬, 드럼 오버헤드, 피아노 등 다목적으로 사용되던 모델입니다.

CTI 오디오, 1998, Equitek E300은 빈티지 캡슐 디자인과 첨단 전자 기술을 결합했습니다. 일반적인 FET(전계 효과 트랜지스터) 콘덴서 마이크는 개별 설계를 사용합니다. 즉, 적절한 특성을 위해 신중하게 매칭되어야 하는 개별 트랜지스터를 사용합니다. 신중하게 매칭하더라도 개별 설계는 본질적으로 비선형적입니다. Equitek 마이크는 다른 접근 방식을 사용합니다. 저희는 개별 FET를 사용하지 않습니다. 대신 고급 고속 연산 증폭기(Op-Amp)를 사용합니다. 이 연산 증폭기는 최적의 성능을 위해 개별적으로 레이저 트리밍되었으며 매우 높은 이득을 제공합니다. 이를 통해 대량의 네거티브 피드백을 사용하여 비선형성을 크게 줄일 수 있습니다. 과도 전류 발생 시, 이러한 연산 증폭기는 일반적인 팬텀 전원 공급 장치가 공급할 수 있는 것보다 더 많은 전류를 필요로 할 수 있습니다. 이러한 추가 전류 요구 사항은 저희의 고유한 전원 공급 장치 설계를 통해 충족됩니다. 마이크 작동에 팬텀 전원을 사용하는 대신, 충전식 NiCad 배터리 한 쌍을 충전하는 데 사용합니다. 이 시스템은 마이크 전자 장치에 막대한 전류 예비력을 제공하지만, 마이크가 사용 중에 배터리를 자동으로 충전 상태로 유지하므로 유지 보수가 필요하지 않습니다. Equitek 마이크의 유일한 특징은 OpAmp 사용입니다. 예를 들어, DC 오프셋을 최소화하고 단간 커플링 커패시터를 제거하기 위해 서보 회로(액티브 밸런스 출력)를 사용합니다.

• 마이크 타입: 대형 다이어프램 트랜지스터 콘덴서 (Externally biased condenser)
• 패턴 선택: 전방 지향(Cardioid), 무지향(Omni), 양지향(Figure-8)

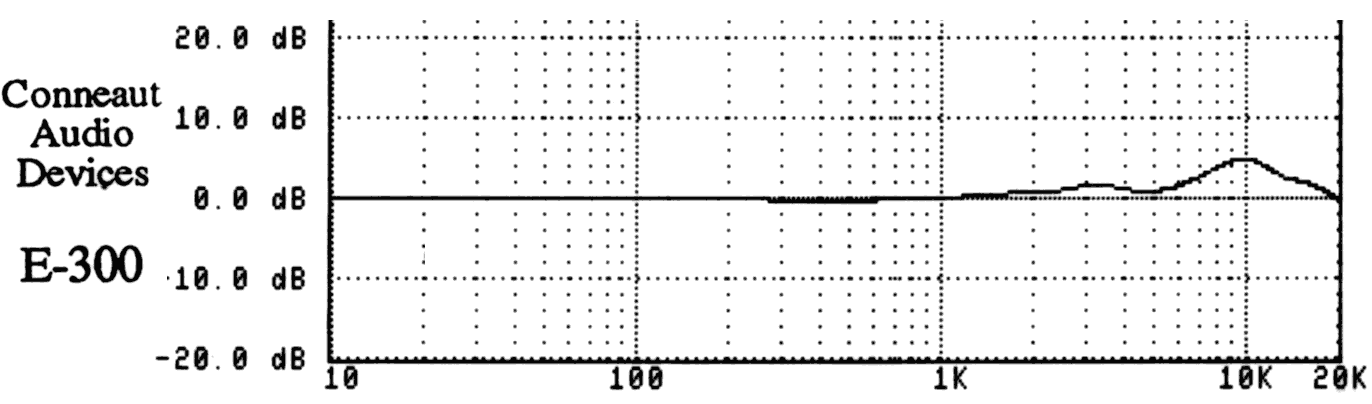

• 주파수 응답: 10Hz ~ 20kHz¹⁾
• 감도: -38 dBV (12.5 mV/Pa)
• S/N 비율: 약 80dB
• 등가 소음: 14dBA
• 최대 음압(SPL): 148dB (패드 사용 시)
• 출력 임피던스: 200Ω
• 전원: 48V 팬텀 파워 + 내부 니켈-카드뮴 충전 배터리(48V 부스터용)
• 하이패스 필터(100Hz), -20dB 패드 내장
• 크기/무게: 60 x 190mm, 약 670g

• 듀얼 다이어프램 캡슐로 3종 지향성 패턴 전환 가능
• Class A 트랜지스터 회로 사용으로 극저 노이즈 구현
• 독자적인 내부 전원 회로(배터리 보조 회로)가 있으며, 트랜지언트 응답 향상
• 금속 메시 외피와 견고한 하우징 구조

• 명료하고 자연스러운 미드레인지, 적절히 부드러운 고역대
• SPL 여유가 높아 드럼 및 브라스 녹음에도 적합
• 전반적으로 중저역대가 두텁고 따뜻한 특성을 가지고 있음
• 신호대잡음비가 우수하여 보컬 및 어쿠스틱 녹음에 적합

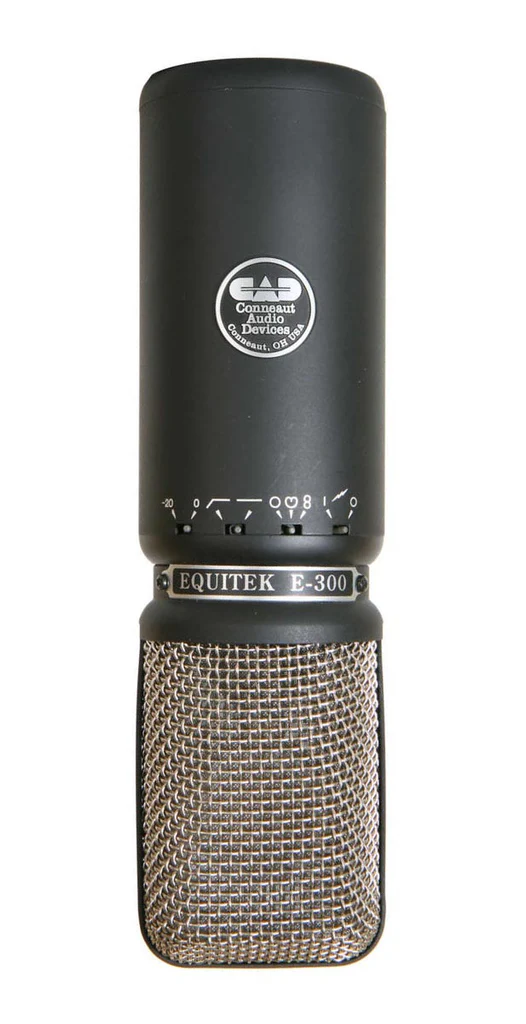

그림 1: E-300

그림 2: E-350(후에 모델명이 바뀌었으나 물리적으로 동일한 마이크)
