특정 주파수의 룸 모드(Room Mode)가 명확히 타게팅된다면, 헬름홀츠 공명 메커니즘을 이용한 베이스 트랩은 공간 체적 대비 극상의 흡음 효율을 보여준다. 일반적인 홈레코딩 유저들이 자작하는 글라스울 패브릭 마감 방식(광대역 흡음기)에 비해 부피를 획정적으로 줄이면서도, 저역 특정 공진 주파수 제어력은 훨씬 강력한 베이스 트랩 구현이 가능하다.

다만, 정밀 측정에 의해 타겟팅할 1차 스탠딩 웨이브 주파수를 명확히 특정해야만 커스텀 설계가 가능하며, 시중에 판매되는 기성품(예: Artnovion 등)은 단일 홀 설계가 아닌 범용 라인 형태의 슬롯(Slot) 설계 공정으로 인해 매우 고가여서 일반 개인이 도입하기에 비용적 진입 장벽이 높다. 본 문서에서는 청취 공간의 정재파를 측정하고, 이에 맞춰 하이브리드 공명형 베이스 트랩을 직접 설계·제작하여 적용한 물리학적 결과와 음향 데이터를 기록한다.

—

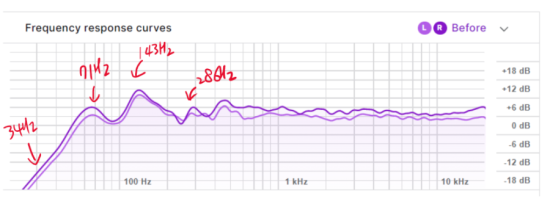

현재 본인의 메인 믹싱/마스터링 스튜디오 공간의 음향 측정 결과, $70\,\text{Hz}$와 $140\,\text{Hz}$ 영역에서 1차 및 2차 축방향 정재파(Standing Wave)가 약 $+6\,\text{dB}$ 가량 솟구치는 강한 룸 모드가 확인되었다.

$400\,\text{Hz}$ 이상의 중고음역대 에너지 감쇠 특성과 반응은 매우 이상적이나, 그 이하는 룸 모드의 종방향/횡방향 1차 스탠딩 웨이브의 강한 간섭으로 인해 특정 음역대의 모니터링 왜곡이 심각한 수준이었다.

—

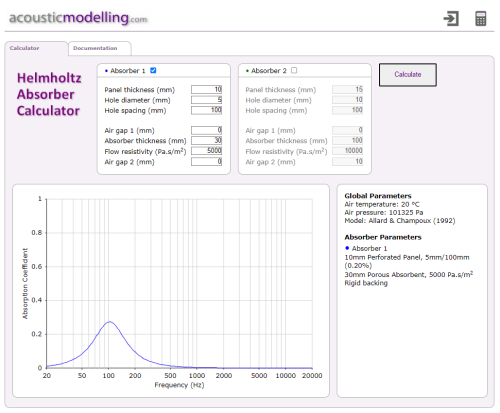

문제를 일으키는 $140\,\text{Hz}$ 및 $200\,\text{Hz}$ 대역의 정재파 에너지를 흡수하기 위해 물리적 구조가 다른 두 종류의 하이브리드 샌드위치 패널을 설계하였다.

• 전면판: $10\,\text{mm}$ 두께의 고밀도 아트보드 채택. $100\,\text{mm}$(대각선 약 $70\,\text{mm}$) 격자 간격으로 직경 $5\,\text{mm}$의 관통 홀을 반복 타공.
• 내부 흡음재: $30\,\text{mm}$ 두께의 폴리에스터/폴리우레탄 흡음 스펀지 적층 (공기 입자의 마찰 저항 유도).
• 후면판: $20\,\text{mm}$ 두께의 고밀도 차음 고무판을 배치하여 완전 밀폐 구조 형성.

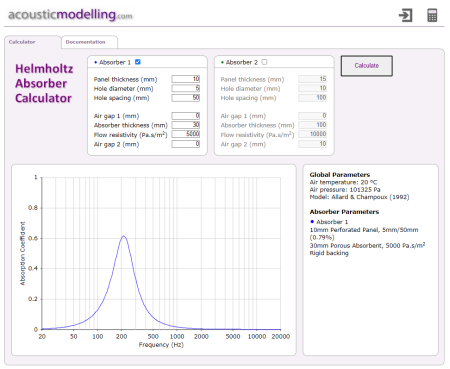

$200\,\text{Hz}$ 부근의 주파수 대역 역시 강한 위상 캔슬레이션(Null)이 발견되어, 전면 홀의 타공 밀도와 내부 공기층 체적을 상호 조정한 유사 구조의 2차 패널을 병행 배치하였다.

본 하드웨어는 단순한 단일 구멍의 헬름홀츠 공명기가 아닌, 다공판 공명기(Perforated Panel Resonator)와 밀폐형 멤브레인(Membrane/Panel Absorber) 흡음기가 결합된 하이브리드 구조이다.

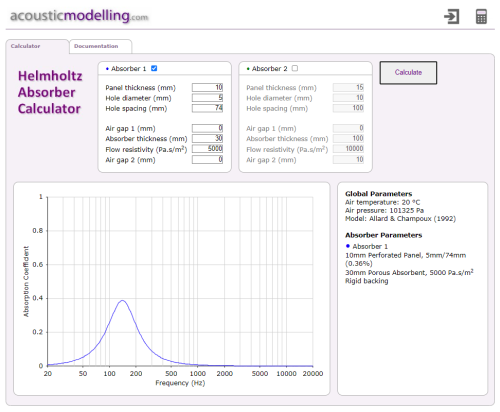

다공판 공명기의 공진 주파수($f_r$) 공식은 다음과 같다: $$f_r = \frac{c}{2\pi} \sqrt{\frac{P}{t \cdot d}}$$ 여기서 $c$는 음속, $P$는 개구율(타공 밀도), $t$는 전면판의 유효 두께, $d$는 내부 공기층의 깊이이다.

동시에 후면에 배치된 $20\,\text{mm}$의 무거운 차음 고무판이 하나의 거대한 가동성 질량(Mass)으로 작용하여, 밀폐된 내부 공기층의 컴플라이언스(Spring)와 결합하는 질량-스프링 시스템(Mass-Spring System)의 판 진동 흡음 메커니즘이 강력하게 유도된다. 시스템 가동 시 트랩 표면에서 감지되는 강력한 물리적 진동이 바로 저역의 음압 에너지가 고무판과 아트보드의 운동 에너지(진동)로 치환된 후 내부 흡음재의 마찰열로 소멸하고 있음을 방증한다.

—

트랩 설치 후 주파수 응답의 피크(Peak) 제어는 물론, 특히 초저역대의 깊은 딥(Dip/Null) 현상이 극적으로 복원되었다. 룸 내부에서 저역 딥이 생기는 근본 원인은 벽면에서 반사되어 돌아온 반사음의 위상이 스피커 원음과 $180^\circ$ 반전되어 결합하는 상쇄 간섭(Destructive Interference) 때문이다. 자작 베이스 트랩이 반사 사운드의 여음(잔향 시간) 자체를 경감시킴에 따라 원음을 캔슬시키던 반사파가 소멸하여 결과적으로 딥이 메워지게 된 것이다.

설치 후 좌우 스피커의 크로스오버 및 저역 레벨 편차가 크게 줄어들었다. 대칭형 구조의 룸이라 할지라도 벽면 마감의 미세한 밀도 차이나 가구 배치로 인해 좌우 스피커가 유발하는 정재파의 위상 왜곡은 비대칭성을 띤다. 공간 내부의 지배적인 룸 모드가 제어되면서 양청각 레벨 편차(ILD, Inter-aural Level Difference)와 위상 불일치가 함께 교정되어, 정중앙 스윗스팟에서의 이미징이 극도로 선명해졌다.

이제는 스피커 보정 소프트웨어인 SoundID Reference를 Bypass 하더라도 레벨과 음색의 변화를 귀로 체감하기 어려울 만큼, 공간 고유의 하드웨어적 음향학 특성(Acoustic Physics) 자체가 플랫하게 보정되었다.

—

• Phase & Alignment: 크로스오버 주파수 대역 및 서브우퍼 베이스 리플렉스 홀 부근의 주파수 위상 왜곡(Phase Distortion) 상태가 명확하게 안정권으로 수렴되었다.

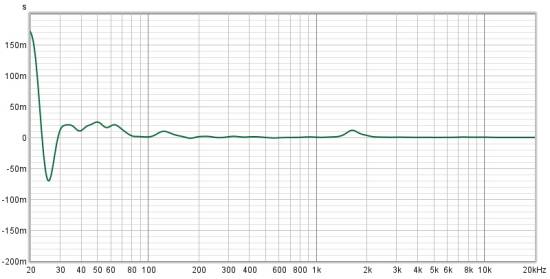

• Group Delay: 저음역대의 그룹 딜레이 그래프가 하단으로 타이트하게 밀착되어 처지지 않는다. 이는 저음의 시간축 상 지연(Time Smearing)이 발생하지 않고 저역 악기의 어택과 릴리즈가 매우 신속하고 정밀하게 표현됨을 물리학적으로 입증한다.

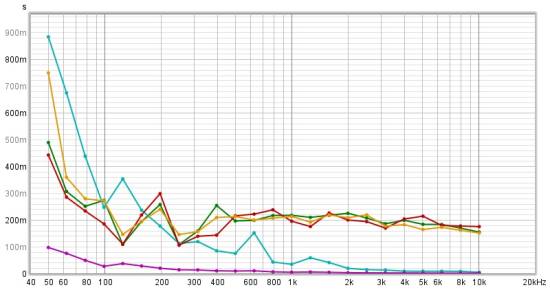

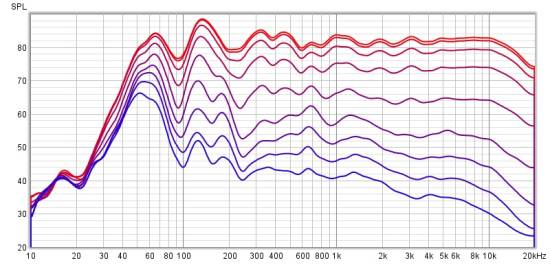

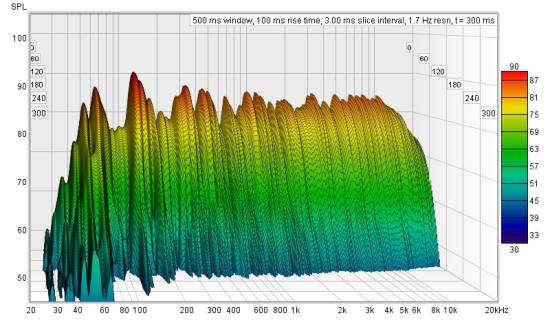

• Waterfall & Decay: 저역의 잔향 공진 에너지가 $300\,\text{ms}$ (0.3초) 이내에 완벽히 감쇠한다. 부밍 현상이 완전히 해결되었음을 보여준다.

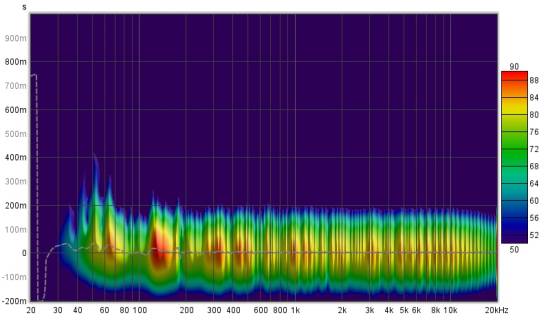

• Spectrogram: 베이스 리플렉스 포트를 통해 방사되는 초저역대 특유의 미세한 여음을 제외하면 전 대역의 시간대별 에너지 방출이 매우 균일하다.

• EDT (Early Decay Time) 관찰: 저역 공진이 완벽히 억제됨에 따라 상대적으로 마스킹되어 있던 중고음역대의 초기 반사음 에너지가 EDT 지표 상에서 선명히 드러나기 시작했다. 향후 룸 튜닝의 다음 스텝으로 중고음역대의 1차 반사 지점(Early Reflection Point)에 대한 흡음/확산 보완이 필요함을 시사한다.

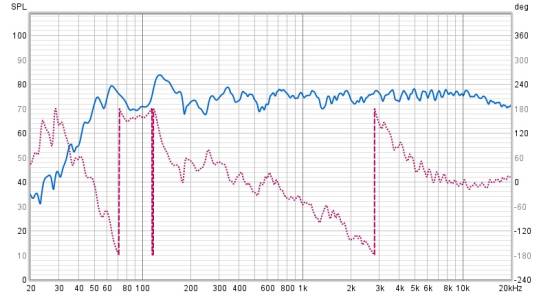

초고해상도 평활화 상태에서도 딥과 피크의 편차가 가청 대역 내에서 매우 안정적인 거동을 유지하고 있다.

—

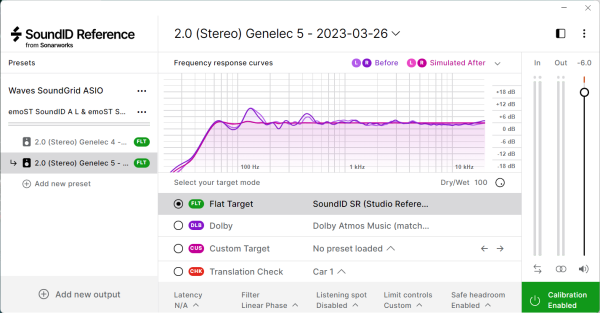

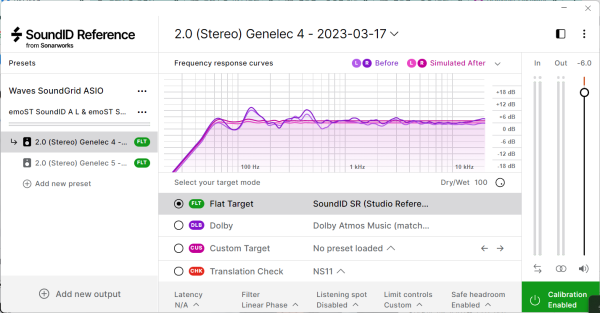

물리적인 룸 보정이 끝난 후, 최종 마무리를 위해 스피커 보정 프로그램인 SoundID Reference를 적용하였다.

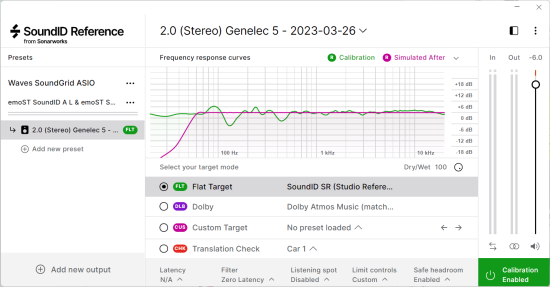

SoundID Reference는 측정된 데이터를 기반으로 변동 폭이 매우 조밀한 수천 개의 탭을 지닌 보간 FIR 필터(Interpolating FIR Filter)를 사용하여 최대 $\pm12\,\text{dB}$ 범위 내에서 최종 플랫화를 수행한다. 베이스 트랩 설치 전에는 EQ의 온/오프에 따른 사운드 밸런스 붕괴가 극심하게 체감되었으나, 현재는 하드웨어 튜닝으로 정재파를 소멸시켰기 때문에 소프트웨어 EQ를 Bypass 하더라도 귀로 그 차이를 판별할 수 없을 만큼 완벽한 하드웨어적 어쿠스틱 스윗스팟이 완성되었다.

남은 미세 피크 주파수 영역만 보정 소프트웨어의 FIR 필터에 위임하여 정밀 모니터링 환경을 상시 유지한다.

```

—
