최근 DDMF사의 플러그인 닥터(Plugindoctor)가 v2로 업데이트되면서, 아날로그 오디오 기기 분석의 새로운 지평을 열어주는 '하머슈타인(Hammerstein) 모델' 측정이 가능해졌다.

이 측정 방식은 고정된 단일 신호가 아닌, 입력 전압(레벨)의 변화에 따라 시스템의 주파수 응답과 왜곡 특성이 어떻게 유기적으로 비틀어지는지, 즉 계(System)의 동적 비선형성(Dynamic Nonlinearity)을 정밀 추적하는 공학적 방법론이다.

일반적으로 대다수의 유저들은 장비의 카탈로그 스펙 시트에 기재된 '주파수 응답(Frequency Response: $20\text{ Hz} \sim 20\text{ kHz} \pm 0.5\text{ dB}$)'을 보고, 그 장비가 아주 작은 소리부터 폭발적인 소리에 이르기까지 모든 레벨에서 항상 동일하고 평탄한 주파수 밸런스를 유지할 것이라고 맹신하곤 한다.

하지만 아날로그 회로학의 관점에서 이는 거대한 착각이다. 스펙 시트가 제시하는 주파수 응답은 오직 특정 기준 레벨¹⁾에서 측정한 단편적인 결과물일 뿐이다.

인입되는 신호의 크기가 이 기준점보다 커지거나, 반대로 극도로 작아질 때 아날로그 장비들은 완전히 다른 주파수 응답 곡선을 그리기 시작한다. 만약 입력 전압의 크기와 상관없이 주파수 반응이 완벽하게 일정한 장비가 있다면 그것을 완벽한 '선형(Linear) 장비'라고 부르지만, 지구상에 존재하는 거의 모든 아날로그 하드웨어는 레벨에 따라 응답 특성이 요동치는 '비선형(Nonlinear) 특성'을 필연적으로 내포하고 있다.

이러한 비선형성을 유발하는 주요 서킷 레벨의 원인으로는 물리적 임피던스 변동, 증폭 소자의 이득 대역폭 곱(GBW) 한계, 정전 용량의 비선형성, 그리고 고조파 왜곡(THD) 등이 복합적으로 작용한다.

특히 신호의 형태를 물리적인 진동으로 바꾸거나 반대로 받아들이는 트랜스듀서(Transducer: 마이크 캡슐, 스피커 유닛) 소자들이 비선형성이 가장 극심하다. 소재 자체의 물리적 탄성력, 댐퍼의 복원 저항력, 보이스 코일과 마그넷 사이의 자기력 편차, 재질의 마찰력과 가동 질량의 관성 등 '물리적 임피던스'의 제약이 전압의 크기에 따라 비선형적으로 거동하기 때문이다.

그림 1: 어떤 스피커의 비선형성 측정

그림 2: Hammerstein 모델 측정에 사용되는 다양한 레벨의 임펄스 시퀀스

아날로그 하드웨어의 설계 사상을 정밀하게 에뮬레이션한 현대의 하이엔드 복각 플러그인들을 하머슈타인 모델로 정밀 실측해 보면, 신호의 전압 크기에 따라 회로의 필터 셰이프가 얼마나 다이내믹하게 변화하는지(Dynamic Transfer Function) 그 민낯을 목격할 수 있다. 소리는 항상 높은 진폭과 낮은 진폭이 미시적 시간축 안에서 동시에 공존하므로, 이러한 레벨별 비선형성은 장비 고유의 '음색적 텍스처와 음악적 깊이'를 결정짓는 핵심 도화선이 된다.

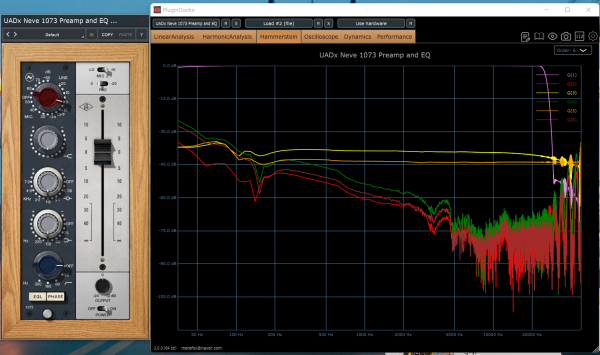

• 분석: $-40\text{ dBFS}$(주황색 라인) 부근의 명목 레벨까지는 극도로 평탄한 광대역 주파수 응답을 유지한다. 그러나 인입 전압이 그 이하로 떨어지는 미세 신호 구간으로 진입할수록 초고음역대의 대역폭(Bandwidth)이 눈에 띄게 수축되는 비선형성을 보여준다. 이는 Neve 특유의 입력 트랜스포머 코일이 가진 미세 전하 영역에서의 인덕턴스 변동 특성을 완벽히 재현한 결과다.

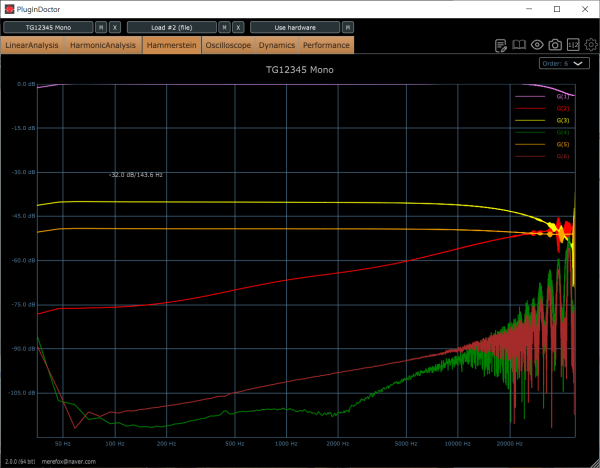

• 분석: 영국의 전설적인 TG 디스크리트 콘솔 회로를 복각한 이 앰프는 고레벨에서는 대역폭이 매우 넓게 열려 있으나, 입력 레벨이 극도로 낮아질수록 저역대(Low-end) 에너지가 완만하게 감쇄되는 정반대의 비선형성을 노출한다. 소스 신호의 다이내믹 변화에 따라 저음의 무게감이 실시간으로 수축·팽창하며 독특한 드라이브 질감을 만들어내는 공학적 배경이다.

• Maselec 마스터링 콘솔: 마스터링 장비답게 입력 레벨이 최저점에서 최고점에 이르기까지 모든 주파수 응답 곡선이 단 $0.1\text{ dB}$의 오차도 없이 단일 선상에 완벽히 포개어지는 경이로운 수준의 고선형성(High Linearity)을 입증한다.
• 오버드라이브 페달: 진공관의 소프트 클리핑을 FET단으로 모사하는 특성상, 레벨이 커질수록 고음역대에 가혹한 트랜지스터 성향의 고조파 왜곡(THD)이 폭발한다. 그래프를 보면 고레벨 인입 시 이 거친 배음을 음악적으로 다듬기 위해 고역대를 급격히 깎아내는 로우 패스 필터링(LPF) 비선형 가동 메커니즘이 정밀하게 설계되어 있음을 시각적으로 확인할 수 있다.

아날로그 콘솔 채널 간의 미세한 부품 오차와 비선형적 서머(Summer) 질감을 재현하는 NLS 플러그인 역시 명기 콘솔들의 회로 고유 뼈대를 그대로 투영한다.

—

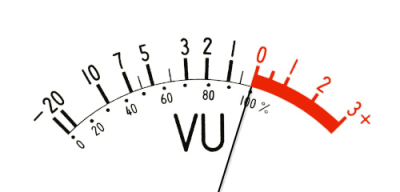

그림 8: 정밀하게 정렬된 VU 미터의 기준 레벨

이러한 레벨별 비선형성 데이터를 마주할 때 엔지니어가 도달해야 하는 실무적 결론은 단 하나, 철저한 '게인 스테이징(Gain Staging)'과 $0\text{ VU}$ 노미널 레벨(Nominal Level)의 사수다.

아날로그 하드웨어 및 이를 복각한 고성능 플러그인들에게 있어 $0\text{ VU}$($+4\text{ dBu}$ 혹은 플러그인 규격에 따른 $-18\text{ dBFS} \sim -14\text{ dBFS}$)는 해당 회로가 가장 이상적이고 안정적으로 구동하도록 하드웨어 디자이너가 조율해 놓은 영점(Zero-point)이다.

• 신호가 너무 낮을 경우 ($\le -20\text{ VU}$): 전압 유입이 빈곤하여 회로 자체의 열잡음(Noise Floor)에 시그널이 오염될 뿐만 아니라, 증폭 소자(BJT, FET 등)의 문턱 전압 근처에서 발생하는 불완전한 비선형 왜곡 구간에 소리가 갇혀 대역폭 수축 현상이 발생한다.
• 신호가 너무 높을 경우 ($\ge +3\text{ VU}$): 소자가 허용하는 전류 마진의 한계를 초과하여 스퀴즈 필름 덤핑이나 클리핑, 자속 불포화로 인한 하드 디스토션 영역으로 진입하며 배음이 귀를 찌르게 된다.

즉, $-20\text{ VU} \sim 0\text{ VU}$ 구간이야말로 장비가 설계 수치 그대로의 가장 넓은 헤드룸과 가장 평탄한 선형성(Linearity)을 보장하는 '골든 존(Golden Zone)'이다. 아날로그 장비의 비선형성을 '통제 가능한 음악적 무기'로 사용할 것인가, 아니면 '시스템을 파괴하는 에러'로 전락시킬 것인가는 엔지니어가 이 노미널 레벨을 얼마나 정밀하게 저글링하느냐에 달려 있다.

• Gain Bandwidth Product (GBW)
• Hammerstein-Wiener 제어 모델 아키텍처

```

—
