트랜스포머리스 마이크 회로는 트랜스포머 없이 전자회로로 밸런스 출력을 구현하는 현대적 설계로, 임피던스 밸런스드 출력 방식이 주류입니다. 이 글에서는 트랜스포머리스 마이크의 방식의 대부분인 임피던스 밸런스드 출력 방식의 회로에 대해서 설명합니다. Neumann TLM102, TLM103과 MXL990이 대표적이며, 투명하고 깨끗한 사운드를 목표로 합니다.

표준 신호 체인:

• 진동판 캡슐 → FET(임피던스 컨버터) → BJT(다단 증폭) → 캐패시터(임피던스 밸런싱) → XLR

각 단계별 역할:

• 캡슐: µV~mV 수준, 고임피던스(수백kΩ) 신호
• FET 첫단: 고 → 저 임피던스 변환
• BJT 증폭단: 신호 레벨 증폭 (-60dBV → -40dBV)
• 출력단: 싱글엔드 → 캐패시터를 통해서 임피던스 밸런스(Pseudo-balanced) 출력으로 변환

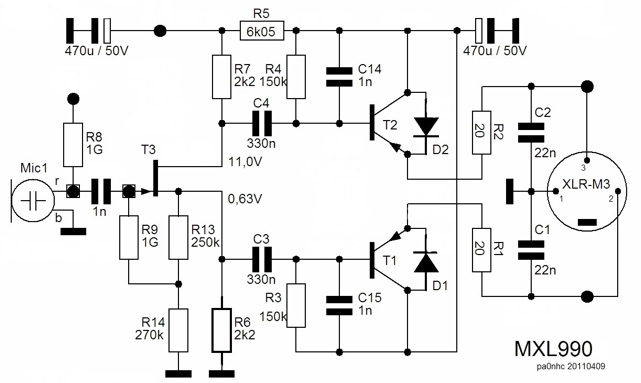

그림 1

T3 FET 출력의 핵심 구조:

Mic 캡슐 ─ T3(Gate) ─ Drain ─> 실제 신호 ─ C1 캐패시터 ─ XLR 핀2(핫)
                      │
                      └─> 참조/임피던스 ─ C2 캐패시터 ─ XLR 핀3(콜드)

부품 역할 정리:
