디스크리트 회로

Discrete circuit

디스크리트 회로는 개별적인 전자 부품들로 구성된 회로를 의미합니다. 여기서 “Discrete”라는 용어는 각 부품이 독립적으로 구성된 것을 뜻합니다. 즉, 트랜지스터, 저항기, 커패시터, 다이오드와 같은 각각의 전자 부품들이 개별적으로 배치되고 연결되어 회로를 이루는 것을 말합니다.

디스크리트 회로는 반도체 칩이나 집적 회로(IC)와는 대조적인 개념입니다. IC는 하나의 칩 안에 많은 트랜지스터와 부품들이 미세하게 집적된 형태로, 고밀도 집적 회로를 구성합니다. 반면 디스크리트 회로에서는 각 부품들이 물리적으로 분리되어 있으며, 회로 기판에 납땜이나 배선으로 연결됩니다.

디스크리트 회로의 주요 특징과 장점은 다음과 같습니다:

  • 설계 유연성: 엔지니어가 각 부품을 개별적으로 선택하고 배치할 수 있어, 맞춤형 설계를 할 수 있습니다. 이는 특정한 성능 요구 사항에 맞춘 회로를 설계할 때 유용합니다.
  • 수리와 유지보수 용이성: 디스크리트 회로는 고장 난 개별 부품을 쉽게 교체할 수 있어, 수리와 유지보수가 상대적으로 간단합니다.
  • 전압/고전류 응용: 디스크리트 부품은 고전압 및 고전류를 다루는 응용 분야에서 더 적합한 경우가 많습니다.

그러나 디스크리트 회로IC에 비해 더 많은 공간을 차지하고, 부품 간 연결이 복잡할 수 있어 대규모 생산에서는 효율적이지 않을 수 있습니다. 오늘날에는 대부분의 전자기기가 IC 기반으로 설계되지만, 고전압 회로나 맞춤형 전자 설계 등 특정한 상황에서는 여전히 디스크리트 회로가 사용됩니다.

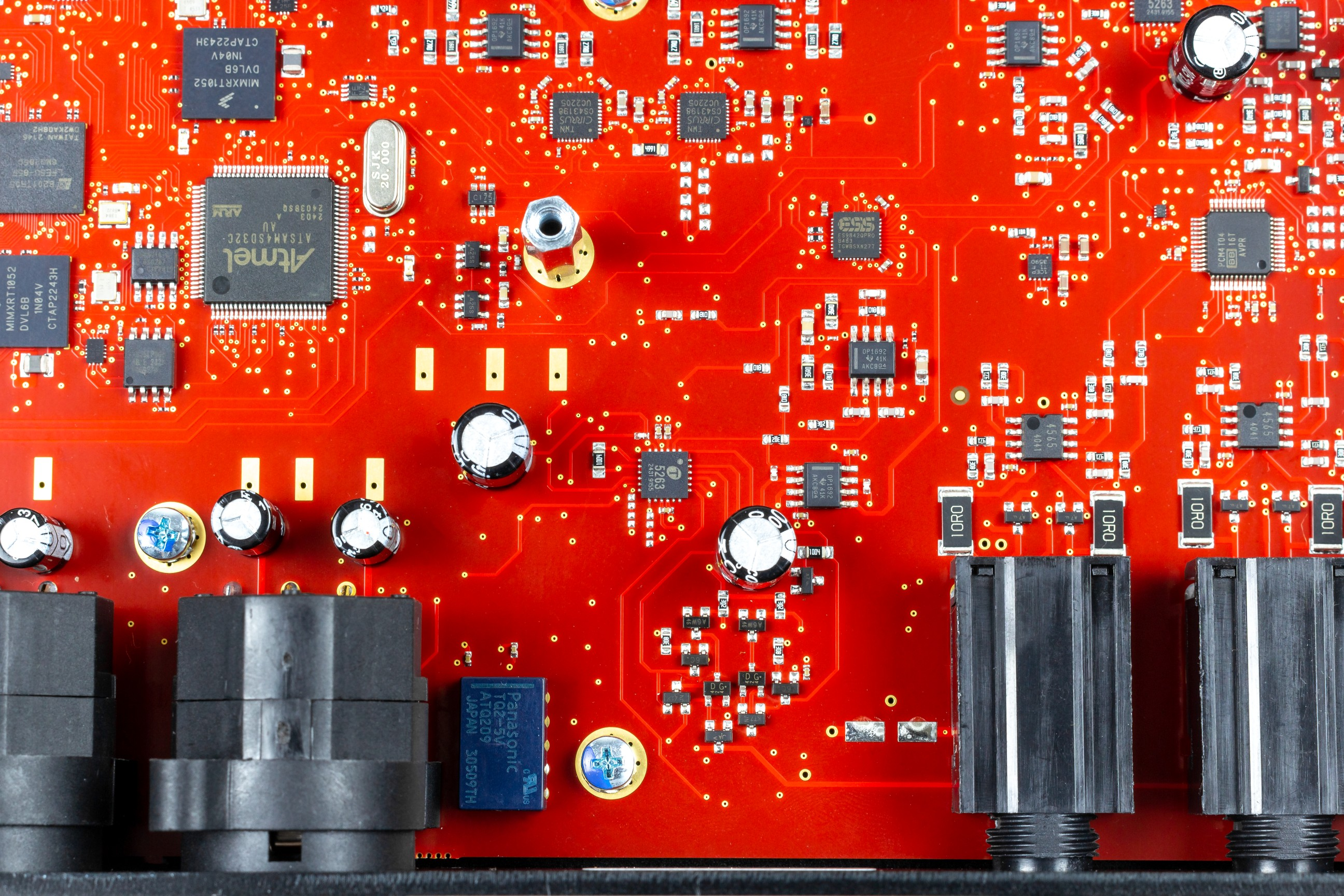

Arturia AudioFuse 8PRE의 DiscretePRO 프리앰프 회로 구성, 가운데의 JRC4580 OP-amp 는 DC 바이어스 조절을 위한 OP-amp 이고 그 주변으로 작은 다수의 SMD 트랜지스터로 구성되어있다.


Presonus 의 XMAX 프리앰프디스크리트 회로 구성. 가운데의 JRC4580 OP-amp 는 DC 바이어스 조절을 위한 OP-amp 이다.
