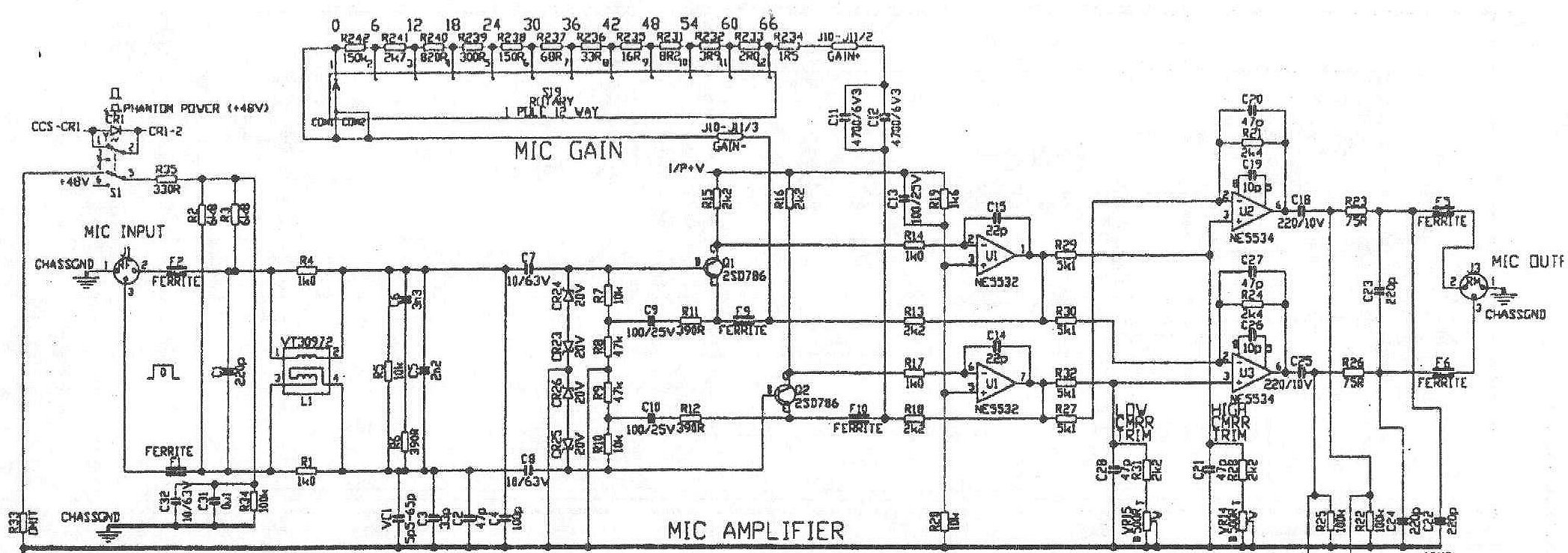

Amek 9098 마이크 프리앰프 회로

루퍼트 니브(Rupert Neve)가 후기형 아멕(Amek) 콘솔 및 외장 아웃보드 시리즈를 개발하며 완성한 '하이엔드 트랜스포머리스(Transformerless) 프리 앰프의 정석'입니다. Focusrite ISA 110 등에서 보여준 전통적인 트랜스포머 기반의 승압 사상과 대조적으로, 본 회로는 개별 매칭 트랜지스터 프론트엔드와 오피앰프 서보 루프, 그리고 정밀 CMRR 트리밍 네트워크를 총동원했습니다. 이를 통해 트랜스포머 고유의 위상 뒤틀림과 대역 제한을 원천 차단하면서도 무지막지한 헤드룸과 초광대역 전송을 달성한 솔리드 스테이트 기술의 결정판입니다.

주요 회로 구성 및 작동 원리

단계	주요 소자	작동 방식	상세 설명
01. 입력 방어단	제너 다이오드 어레이 및 페라이트 비드	고전압 서지 보호 및 RF 노이즈 차단	마이크 XLR 입력 직후 배치된 `CR23~CR26` 다이오드 군은 마이크 케이블 핫플러깅 시 유입되는 +48V 팬텀 파워의 순간적인 서지(Surge) 전압으로부터 입력단을 보호합니다. 더불어 `FERRITE(F1, F2)` 소자들이 가청 주파수 바깥의 무선 주파수(RF) 유도 노이즈를 전면 차단합니다.
02. 증폭의 심장	2SD786 (Q1, Q2) 바이폴라 트랜지스터	개별 차동 프론트엔드¹⁾	IC 오피앰프 전단에 위치한 초저노이즈 NPN 트랜지스터 매칭 패어입니다. (+)/(-) 대칭 신호가 각 베이스(Base)로 진입하며, 에미터(Emitter) 사이가 상단의 MIC GAIN 12단 로터리 스위치(S19) 저항 네트워크와 연동됩니다. 스위치 조작으로 에미터 저항을 낮출수록 이 오픈 루프 이득단 자체의 증폭도가 급격히 상승하며 깨끗한 1차 전압 증폭을 완수합니다.
03. 루프 결합단	U1(NE5532) 고성능 오피앰프	하이브리드 인스트루먼테이션 (Instrumentation Amp)	앞단의 개별 트랜지스터 쌍(`Q1, Q2`)과 촘촘하게 맞물려 하나의 거대한 고성능 인스트루먼테이션 프리 앰프 루프를 형성합니다. 입력단이 받아들인 완벽한 대칭 신호를 흐트러짐 없이 수용해 프로 규격 레벨까지 2차 전압 증폭 및 신호 안정화를 담당합니다.
04. 최종 아웃풋	U2/U3(NE5534) 및 CMRR 트리머	전 대역 동상신호 상쇄 및 위상 정렬 출력	최종 출력 직전 상·하단 신호가 독립 분기되어 각각 단일 오피앰프 `U2, U3`로 진입합니다. 주변부 가변 저항(`VR14, VR15`) 트리머 회로를 통해 저역과 고역의 동상신호 제거비(CMRR)를 극한까지 제어합니다. 이를 통해 트랜스포머 없이도 밸런스 오차를 제로에 수렴시켜 외부 유도 노이즈(Hum)를 완벽하게 지워내고 극저임피던스로 최종 송출(MIC OUT)합니다.

사운드 성향 및 요약

Amek 9098 계열 프리 앰프 회로는 트랜스포머 특유의 자성 포화나 비선형적 저역의 뭉침 현상으로부터 완전히 자유롭습니다. 전 대역의 위상이 아주 정밀하게 고정되어 있어 사운드가 흐릿하게 뒤로 밀리지 않고 “음상이 굵고 단단하게 앞으로 튀어나오는(In-your-face)” 강력한 솔리드 스테이트 드라이브 능력을 보여줍니다. 90년대 이후 주파수 왜곡과 노이즈를 극한으로 억제하면서도 소스의 다이내믹한 트랜지언트를 한 톨의 손실도 없이 완벽하게 포착하기 위해 설계된 루퍼트 니브 후기 공학의 마스터피스 회로입니다.
