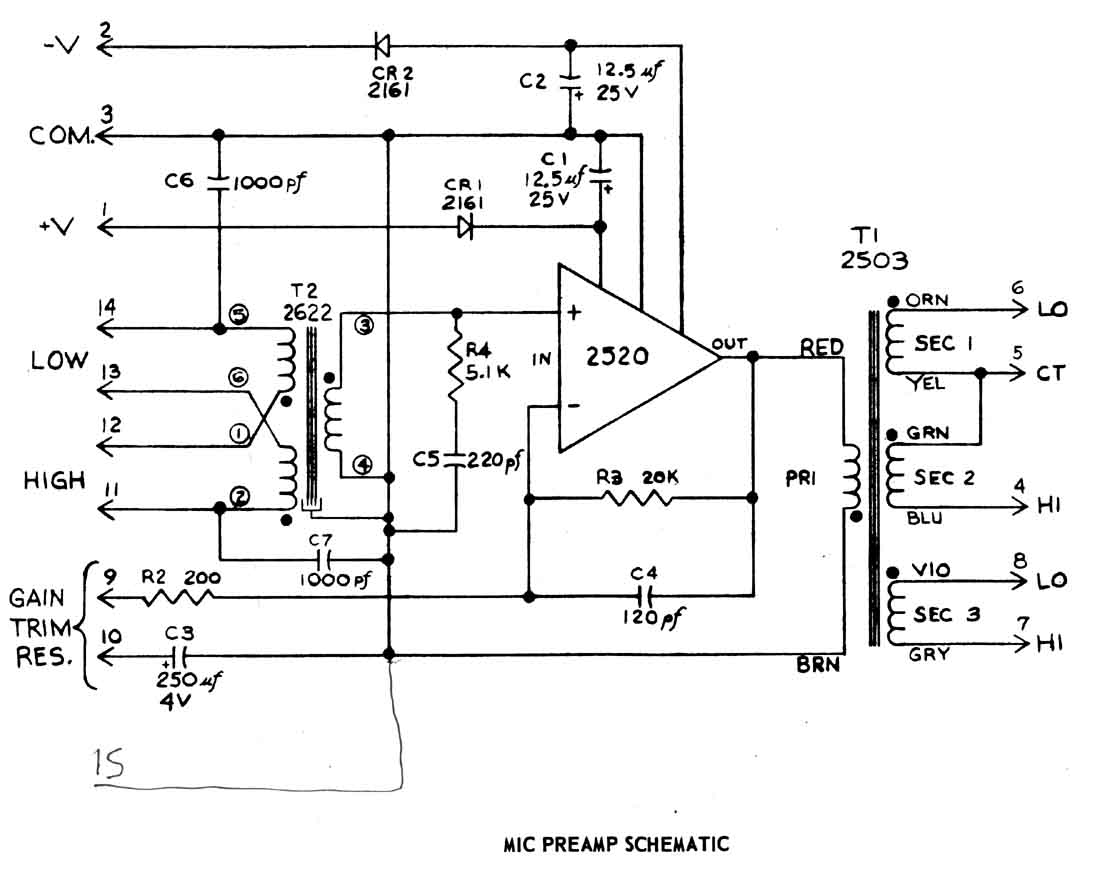

API 312 마이크 프리앰프 회로
미국식 아날로그 사운드의 상징이자, 미니멀리즘(Minimalism) 설계의 극치를 보여주는 클래식 프리앰프 회로입니다. Neve나 SSL 콘솔 회로들이 복잡한 다단 증폭 루프와 제어 회로를 사용한 것과 대조적으로, API 312는 [입력 트랜스포머 ➔ 2520 디스크리트 오피앰프 ➔ 출력 트랜스포머]라는 가장 직관적인 단 3단계의 시그널 체인으로 구성되어 있습니다. 신호 경로를 극한으로 단축하여 위상 변이를 억제하고 소자 자체의 막강한 체급으로 돌직구 같은 사운드를 뿜어냅니다.
주요 회로 구성 및 작동 원리
| 단계 | 주요 소자 | 작동 방식 | 상세 설명 |
|---|---|---|---|
| 01. 입력단 | AP2622 입력 트랜스포머 | 패시브 승압 및 임피던스 매칭 | 마이크의 낮은 임피던스를 후단 오피앰프가 받아들이기 가장 좋은 고임피던스 상태로 변환합니다. 이때 1:4 권선비 설계를 통해 신호가 통과하는 것만으로도 약 12dB 가량의 전압이 물리적으로 뻥튀기되는 패시브 게인을 확보합니다. 중고역의 반응성이 매우 빠르고 타이트한 특성을 가집니다. |
| 02. 주증폭단 | API 2520 디스크리트 오피앰프 | 단일단 전압 증폭 (DOA Gain Stage) | 일반적인 IC 칩이 아닌, 개별 트랜지스터와 저항을 조립해 에폭시로 밀봉한 디스크리트 Op-Amp입니다. 정석적인 공통 에미터(CE) 기반 차동 입력단과 강력한 클래스 AB 구동부가 결합되어 있습니다. 광속에 가까운 초고속 트랜지언트(Transient) 반응 속도와 광활한 헤드룸을 자랑하며, 단 한 단계의 루프만으로 프로 라인 레벨까지의 전압 증폭을 완수합니다. |
| 03. 출력단 | AP2503 출력 트랜스포머 | 전류 드라이브 및 밸런스 아웃풋 | 2520 오피앰프가 뿜어내는 막강한 전류를 받아 최종 라인으로 밀어주는 쿼드 권선 구조의 트랜스포머입니다. 2520의 무식한 구동력으로 이 무거운 철심 코어를 끝까지 밀어붙이면서, API 특유의 펀치감 넘치는 저역대 새츄레이션과 단단한 중역대 알맹이가 최종적으로 가미됩니다. |
사운드 성향 및 요약
API 312 회로는 군더더기 없는 완벽한 텍스트북 구조 안에서 초고속 트랜지언트와 타이트한 다이내믹스를 실현합니다. 소리가 굼뜨게 퍼지지 않고 날카로운 어택을 다이렉트로 통과시키기 때문에 드럼, 타악기, 일렉트릭 기타 등 타격감과 중심 중역대가 강조되어야 하는 모던 록/팝/재즈 프로덕션에서 수십 년간 올타임 넘버원 프리앰프로 군림하고 있습니다.
