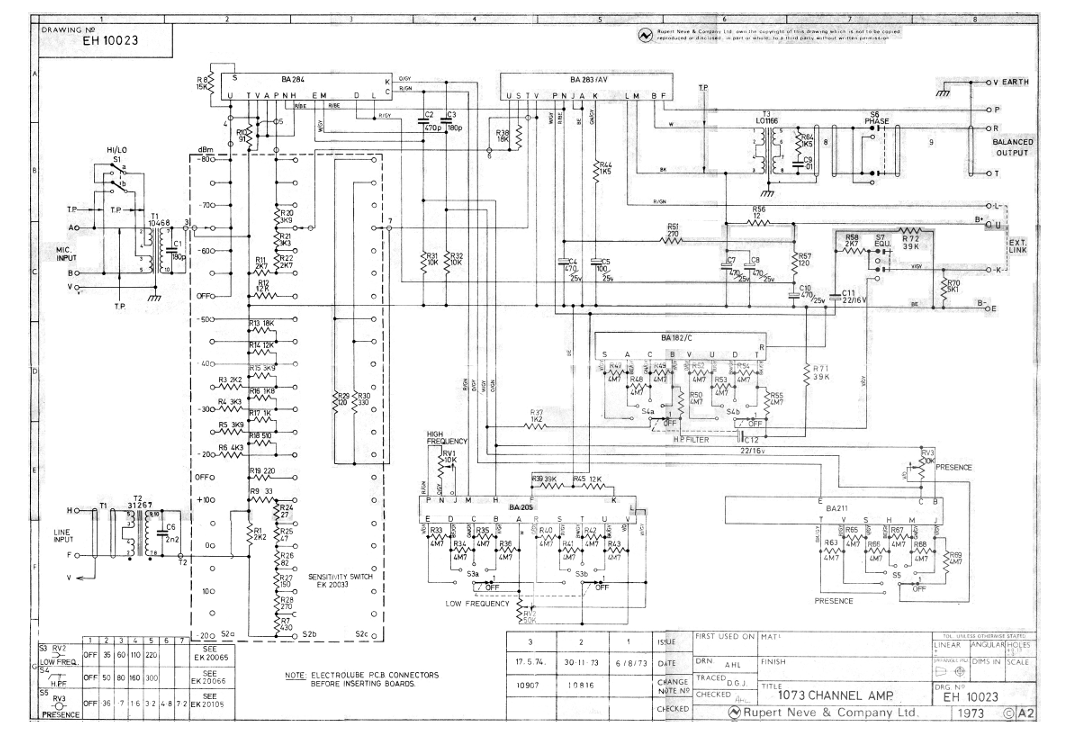

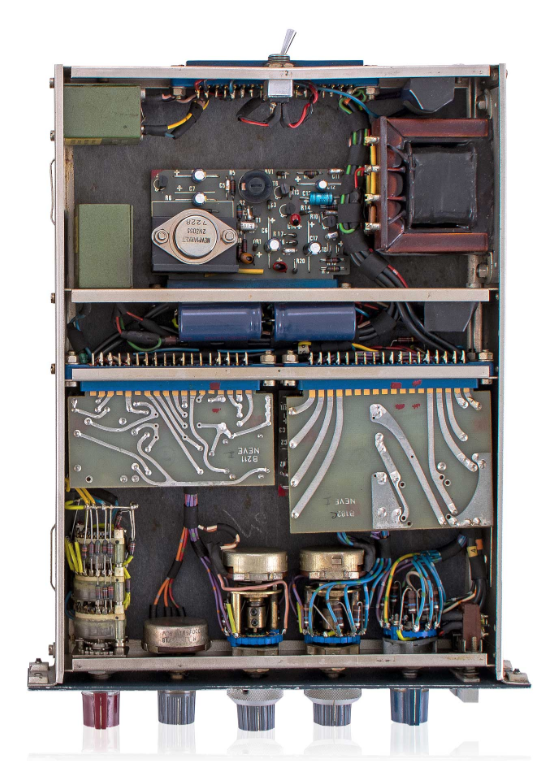

니브 사운드의 정점인 Neve 1073 Channel Amp의 오리지널 팩토리 도면 분석입니다. 개별 모듈로 존재하던 BA283, BA284 카드와 패시브 인덕터 EQ 네트워크가 게인 스위치(Sensitivity Switch)를 중심으로 어떻게 유기적으로 결합하는지 보여주는 마스터피스 도면입니다.

도면 좌측은 마이크와 라인 입력을 받아 임피던스를 매칭하고 1차 밸런싱을 수행하는 전단부입니다.

• T1 (10468 마이크 인풋 트랜스포머) : 상단의 `HI/LO` 스위치(`S1`)를 통해 1차 권선을 직렬 또는 병렬로 전환하여 300Ω / 1200Ω 입력 임피던스를 하드웨어적으로 매칭합니다.
• T2 (31267 라인 인풋 트랜스포머) : 하단에 위치하며, 고레벨의 라인 신호를 받아 감쇄 및 임피던스 완충 역할을 합니다.
• 거대한 점선 박스 (S2a, S2b, S2c 스위치) : 1073의 상징인 로터리 게인 셀렉터(EK 20033)입니다. 마이크 게인(-20 ~ -80dBm)과 라인 게인(+10 ~ -20dBm) 영역에 따라 신호 경로를 완전히 재배치하는 하드웨어 컴퓨터 역할을 합니다.

도면 상단을 보면 게인 스위치의 선택에 따라 증폭 카드들이 계단식으로 개입합니다.

• 고게인 구동 (-50 ~ -80dBm 영역) : 미세한 마이크 신호를 증폭할 때, 신호가 좌측 상단의 BA284 카드(전압 증폭단)를 먼저 거친 후, 이어서 우측의 BA283/AV 카드로 흘러 들어갑니다. 즉, 디스크리트 증폭단 2개를 직렬로 이어 붙여 초고게인에서도 노이즈를 억제하는 구조입니다.
• 저게인 구동 (-20 ~ -40dBm 영역) : 이 구간에서는 게인 스위치가 `BA284` 카드를 바이패스(Bypass) 시키고, 신호를 `BA283/AV` 출력 드라이버 카드로 다이렉트 꽂아줍니다. 필요 이상의 증폭 단계를 과감히 제거하여 디스토션을 억제하고 헤드룸을 확보하는 영리한 설계입니다.

이 도면의 가장 흥미로운 공학적 묘수는 바로 EQ 모듈들이 증폭단과 증폭단 '사이(Inter-stage)'에 샌드위치처럼 끼어 있다는 점입니다.

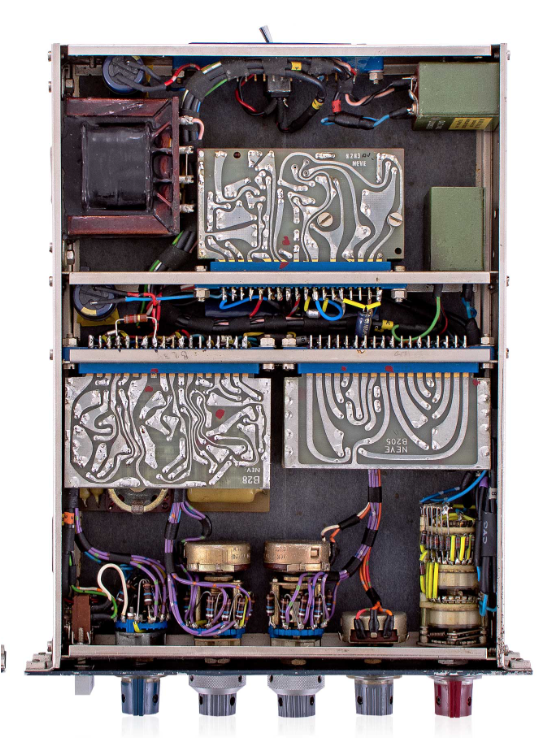

• BA182/C (하이패스 필터) & 패시브 이퀄라이저단 : 도면 중앙 및 하단에 배치된 BA205(LF), BA211(Presence/MF) 카드와 가변저항, 그리고 오리지널 인덕터 회로들이 결합해 있습니다.
• 신호가 전단 증폭을 거친 후, 완벽한 최종 증폭을 담당하는 `BA283/AV` 파워 드라이버단으로 들어가기 직전에 이 패시브 이퀄라이저 네트워크를 통과합니다.
• 이 방식은 EQ 가공 과정에서 발생하는 신호 감쇄(Insertion Loss)를 최종단 `BA283/AV` 카드가 가진 강력한 전류 마진으로 완벽하게 메워주기 때문에, EQ를 과격하게 깎거나 부스트해도 소리가 빈약해지지 않고 특유의 ' 찰진 질감'을 유지하게 만듭니다.

우측 상단 최종 출력단은 앞서 분석했던 클래스 A 구동의 정석을 그대로 보여줍니다.

• `BA283/AV` 카드가 뿜어내는 강력한 전류가 T3 (LO1166 출력 트랜스포머)의 1차측을 때려줍니다.
• 트랜스포머 2차측 출력단 바로 뒤에 S6 PHASE 스위치가 배치되어 있어, 최종 밸런스드 아웃풋(`P`, `R`, `T` 핀)으로 나가기 전 정위상과 역위상을 하드웨어적으로 완벽하게 뒤집어줄 수 있도록 마감되었습니다.

Neve 1073이 플랫한 특성을 가진 현대식 프리앰프들과 달리 '음악적이고 펀치감 넘치는 예술적인 사운드'를 내는 이유는 단순히 좋은 부품을 써서가 아닙니다.

입력 트랜스포머부터 로터리 스위치 저항 래더, 중간에 삽입된 인덕터 기반의 EQ, 그리고 최종적으로 무지막지한 DC 전류로 밀어붙이는 Class-A 출력단과 LO1166 트랜스포머까지, 모든 오디오 경로가 유기적인 인덕턴스와 커패시턴스의 상호작용(착색)을 일으키도록 치밀하게 계산된 거대한 아날로그 프로세서이기 때문임을 이 통합 도면이 증명하고 있습니다.
