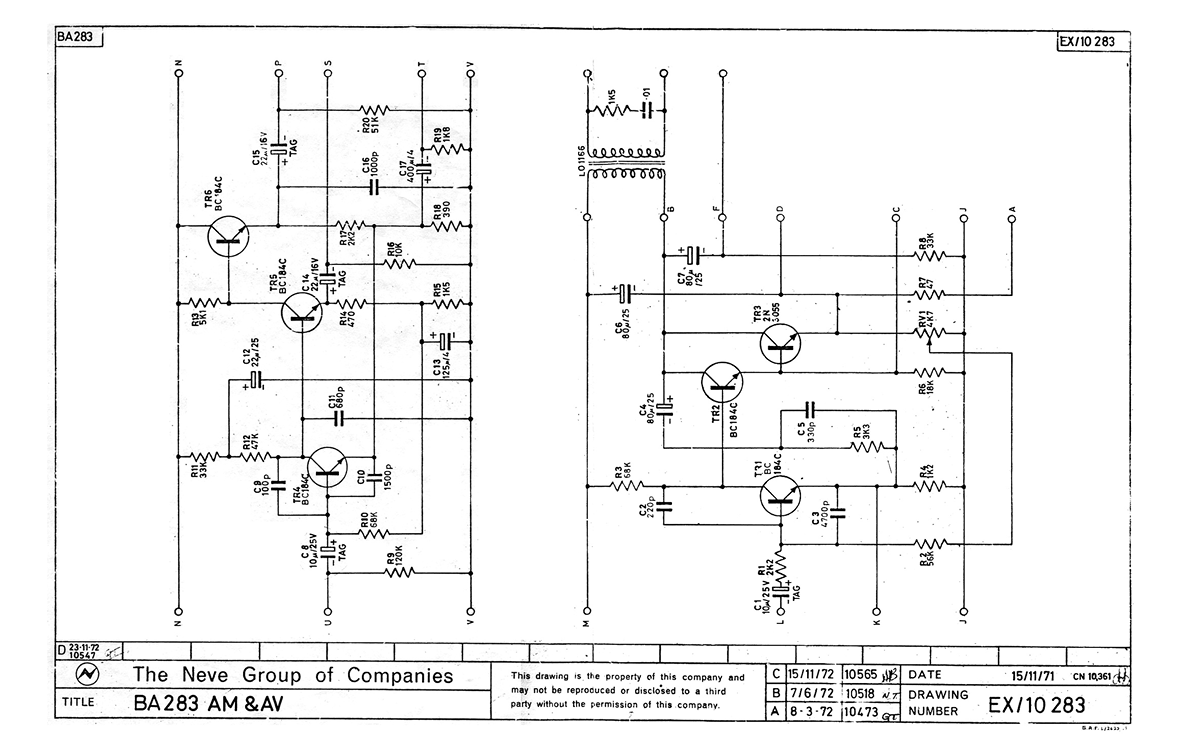

아날로그 오디오 역사상 가장 위대한 성물(聖物)이자, 빈티지 영국제 사운드의 심장부인 Neve BA283 (AM & AV) 카드 오리지널 회로도(1971년 11월 작성) 분석입니다.

레전드 아웃보드인 Neve 1073, 1084, 1272 프리앰프 및 라인 앰프의 핵심 뼈대이며, 특유의 두텁고 따뜻한 중저역 질감을 만들어내는 비밀이 이 모듈 회로에 숨어 있습니다.

마이크 인풋 트랜스포머를 거쳐 들어온 미세한 신호를 1차적으로 깨끗하게 증폭해주는 디스크리트 전압 증폭 블록입니다.

• 부품 구성 : 3개의 NPN 트랜지스터(BC184C 고이득 소자)를 조밀하게 엮은 구조.
• 피드백 루프 설계 : 철저하게 선형성(Linearity)을 확보하기 위해 트랜지스터 3개를 하나의 세트로 묶어 부귀환을 형성하고 있습니다.
• 가변성 : 외부 핀(S, T 등) 연결을 열어두어, 콘솔 외부에 배치된 저항/커패시터 네트워크를 통해 게인 스텝과 주파수 특성을 조절하는 니브 고유의 카드형 모듈 사상이 돋보입니다. 보통 1073 프리앰프에서 높은 게인 단계(약 20dB 레벨 업)를 셀렉트할 때 이 블록을 거쳐 갑니다.

니브 특유의 묵직한 음악적 착색과 밀도감의 90% 이상을 책임지는 싱글 엔디드 클래스 A(Single-Ended Class-A) 파워 드라이버단입니다.

• 괴물 소자 2N3055 탑재 : 일반적인 마이크 프리앰프에서 보기 힘든 거대한 모토로라 타입 캔형 파워 트랜스포머 소자인 2N3055를 출력단 메인 드라이버로 박아버린 파격적인 설계입니다.
• 순수 클래스 A 구동 : 앞단의 TR들이 신호를 밀어주면, 최종단 2N3055가 약 120~150mA에 달하는 무지막지한 직류(DC) 바이어스 전류를 항상 유지하면서 작동합니다. 신호 유무와 상관없이 전기를 계속 소모하고 열이 펄펄 나지만, 교차 왜곡(Crossover Distortion)이 원천적으로 존재하지 않는 극상의 부드러운 질감을 표현합니다.

우측 상단의 단자들은 그 유명한 Marinair 규격의 LO1166 출력 트랜스포머와 직결됩니다. 싱글 엔디드 Class-A 회로와 이 트랜스포머의 물리적 한계가 맞물리면서 니브 사운드의 정점이 완성됩니다.

단일 +24V 전원 레일만 사용하므로 현대적인 관점에서는 전력 효율이 극도로 나쁘고 헤드룸 한계가 명확해 보일 수 있는 회로입니다.

하지만 “효율을 버리는 대신 무조건 A급 순수 전류로 출력 트랜스포머를 한계까지 강하게 밀어붙여, 부품의 물리적 특성에서 나오는 가장 음악적인 착색과 단단한 펀치감을 유도한다”는 거장 루퍼트 니브의 철학이 그대로 담겨 있습니다. 현대의 그 어떤 초정밀 IC 칩 프리앰프도 흉내 내지 못하는 '아날로그 마법'의 원천입니다.
