Bucket Brigade Device

Bucket Brigade Device(BBD)는 디지털 신호 처리(DSP) 기술이 정착되기 전인 1970년대부터 1980년대 초반까지 아날로그 오디오 신호를 지연(Delay)시키기 위해 널리 사용된 아날로그 샘플링 반도체 소자이다.

과거 사람들이 줄을 서서 양동이(Bucket)로 물을 나르며 불을 끄던 모습에서 유래되었으며, 테이프 에코(Tape Echo)나 스프링 리버브처럼 부피가 크고 기계적인 구동부가 필요했던 기존 아날로그 이펙터 시장을 소형화·전자화하는 데 결정적인 기여를 했다.

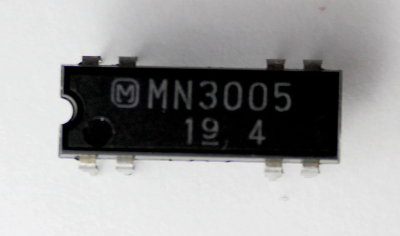

그림 1

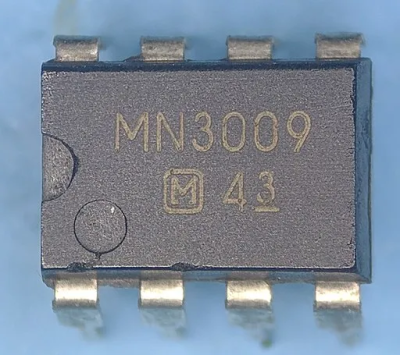

그림 2

BBD의 내부 구조는 수백에서 수천 개의 커패시터(Capacitor)와 이를 연결하는 MOSFET 트랜지스터 스위치가 직렬로 촘촘히 배열된 형태를 띤다. 아날로그 신호를 연속적인 흐름이 아닌, 시간축에 따라 분절된 전하의 형태로 전달하는 '이산적 아날로그(Discrete Analog)' 방식으로 작동한다.

• 전하 축적 (샘플링): 입력된 아날로그 전압(오디오 신호)의 크기에 비례하는 전하가 첫 번째 커패시터에 충전된다.
• 순차 전달 (클록 구동): 외부의 전용 클록 IC(예: MN3101 등)가 제공하는 2상(2-Phase) 클록 신호에 맞춰 트랜지스터 스위치가 교대로 열리고 닫힌다. 이 타이밍에 따라 전하가 다음 단계의 커패시터로 차례대로 이동한다.
• 시간 지연 (Delay): 전하가 수많은 스테이지(Stage)를 모두 통과하여 최종 출력단에 도달할 때까지 물리적인 시간차가 발생하게 되며, 이것이 곧 지연 시간(Delay Time)이 된다.

지연 시간($T_d$)은 BBD 내부의 스테이지 수($N$)와 외부 클록 주파수($f_{clock}$)에 의해 결정되며, 공식은 다음과 같다.

$$T_d = \frac{N}{2 \cdot f_{clock}}$$

따라서 외부 클록 주파수를 가변하면 지연 시간을 자유롭게 조절할 수 있다. 클록 속도를 높이면 지연 시간이 짧아지고, 클록 속도를 낮추면 지연 시간이 길어진다.

BBD는 완전한 디지털 방식이 아니기 때문에 전하를 옆으로 이송하는 과정에서 필연적인 신호 열화와 물리적 한계가 발생한다. 그러나 이 한계점들이 현대 음악에서는 특유의 빈티지하고 따뜻한 아날로그 질감으로 평가받는다.

전하를 수천 번 넘기는 과정에서 고주파 노이즈(클록 주파수의 간섭)가 발생한다. 또한 샘플링 주파수($f_{clock}$)의 절반 이상의 신호가 입력되면 앨리어싱(Aliasing) 왜곡이 발생하므로, BBD 전후단에는 반드시 강력하고 가파른 특성의 로우패스 필터(Anti-Aliasing & Anti-Imaging LPF)가 배치된다. 이로 인해 지연된 소리는 뒤로 갈수록 고음역이 자연스럽게 깎이며 어둡고 따뜻한 톤을 형성한다.

BBD 칩 자체의 다이나믹 레인지(SNR)가 그리 넓지 않기 때문에, 입력 신호의 노이즈를 줄이기 위해 내부적으로 컴팬더(Compander: Compressor + Expander) 회로를 함께 사용하는 경우가 많다. 이 과정에서 특유의 아날로그 컴프레션과 미세한 배음 왜곡(Saturation)이 더해져 사운드가 음악적으로 단단하게 뭉치게 된다.

동작 중 클록 속도(딜레이 타임)를 실시간으로 변경하면, 커패시터 사이를 지나던 전하들의 간격이 일시적으로 압축되거나 늘어나면서 미세한 음정 변화(Pitch Shifting)가 일어난다. 이는 테이프 에코의 와우 앤 플러터(Wow and Flutter)와 유사한 음악적 효과를 내며, 코러스나 플랜저 같은 모듈레이션 이펙트의 핵심 기반이 된다.

BBD 기술은 1970년대 후반 Panasonic/Matsushita사에서 출시한 MN3005(고전압, 고SNR), MN3205(저전압) 등의 칩을 중심으로 대중화되었으며, 주로 다음과 같은 이펙터 회로에 채택되었다.

• 딜레이 (Delay): 기술적 한계로 인해 지연 시간이 보통 300ms~600ms 내외로 짧은 편이다. 대표적인 장비로 Boss DM-2, Electro-Harmonix Deluxe Memory Man 등이 있으며, 공간을 과도하게 채우지 않고 원음의 뒤를 차분하게 받쳐주는 슬랩백 에코나 앰비언트 사운드에 주로 쓰인다.
• 모듈레이션 (Chorus / Flanger): 지연 시간을 수 밀리초(ms) 단위로 극도로 짧게 설정한 뒤, LFO(저주파 발진기)로 클록 속도를 주기적으로 흔들고 원음과 섞어 아날로그 코러스 및 플랜저 효과를 만들어낸다. Boss CE-2, Roland RE-501 내부의 BBD 회로가 대표적이다.
• 리버브 (Reverb): 밀도 높은 공간 반사음을 시뮬레이션하기 위해 복수의 BBD 칩을 직병렬로 복잡하게 연결하고 피드백을 주는 방식으로 초기 아날로그 전자 리버브에 시도되었다. 다만, 연산 방식의 디지털 리버브에 비해 잔향이 거칠고 유한하다는 특성을 가진다.
