SSM2220은 초저노이즈, 정밀 매칭이 특징인 듀얼 PNP 바이폴라 트랜지스터로, 고급 오디오 입력단에서 많이 쓰이는 부품이다.

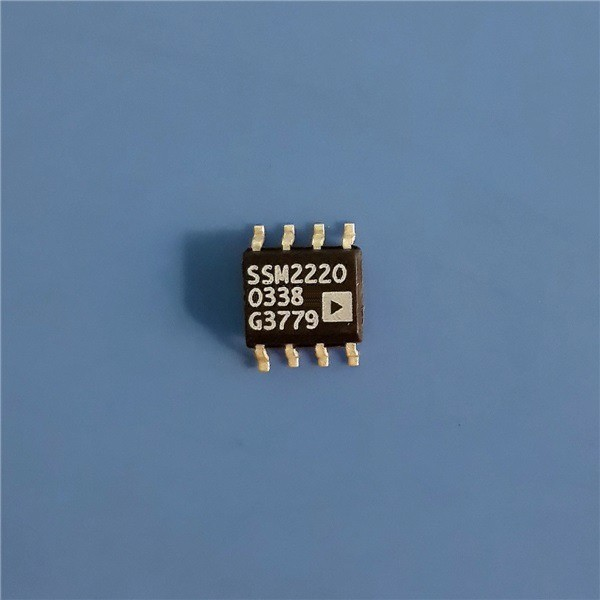

그림 1: SSM2220

• SSM2220은 두 개의 PNP 트랜지스터를 한 칩 안에 집적한 듀얼 매치드 트랜지스터이다.¹⁾
• Precision Monolithics(이후 Analog Devices에 인수)에서 설계된 오디오용 초저노이즈 트랜지스터 패어로, 마이크 프리앰프·테이프 헤드 프리앰프·정밀 계측용 입력단 등에 최적화되어 있다.

• 구조: 2 x PNP 매치드 페어, BJT 어레이 형태.
• 정격:
  • 콜렉터-이미터 파괴 전압 V_CE(max): 약 36 V.
  • 최대 콜렉터 전류 I_C: 20 mA.
• 노이즈 특성:
  • 100 Hz에서 입력 전압 노이즈 밀도 최대 1 nV/sqrt(Hz) 수준, 오디오 대역(20 Hz–20 kHz) 전 범위에서 약 0.7 nV/sqrt(Hz)급으로 매우 낮다.
• 주파수 특성:
  • 이득 대역폭(GBW) 약 190 MHz로, 오디오용 입력단이지만 고주파 특성도 우수하다.
• 전류 이득:
  • I_C = 1 mA에서 전류 이득 h_FE 전형값 약 165 정도이며, 두 소자 간 이득 매칭 오차는 최대 3% 수준이다.

• 트랜지스터 두 개의 V_BE, h_FE가 공정상 정밀하게 매칭되어 있어서 차동 입력쌍으로 사용할 때 오프셋 전압과 고조파 왜곡이 크게 줄어든다.
• 데이터시트 기준 입력 오프셋 전압은 최대 약 200 μV, 오프셋 드리프트는 약 0.3–1 μV/°C 수준으로, 온도 변화에도 특성이 안정적이다.
• 벌크 저항 r_BE가 전형 0.3 Ohm 정도로 매우 낮아 로그 증폭기나 정밀 전류 소스/미러 설계에서 로그 직선성(log conformance)이 뛰어나다.

• 저소음 마이크 프리앰프의 입력 차동쌍: 150–200 Ohm대 저임피던스 마이크 소스에서 초저노이즈 성능을 확보하는 데 적합하다.
• 테이프 헤드·포노 등 저레벨 신호용 프리앰프: 높은 GBW와 좋은 매칭 덕분에 넓은 대역과 낮은 THD를 동시에 얻을 수 있다.
• 정밀 전류 소스/커런트 미러·로그 앰프: 높은 출력 임피던스, 낮은 r_BE, 우수한 전류 매칭 특성 덕분에 정밀 아날로그 회로(예: VCA, 계측 증폭기)에 자주 사용된다.
