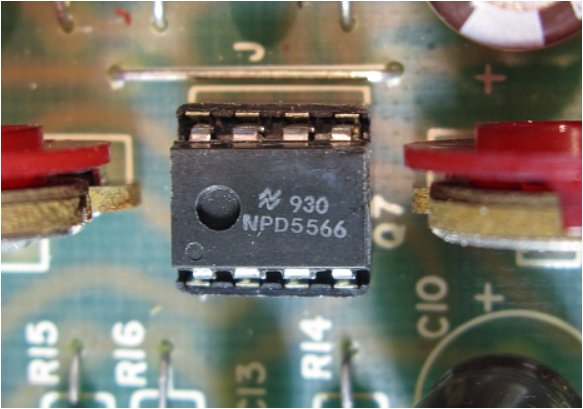

NPD5566은 저잡음(Low-Noise) 및 고임피던스(High-Impedance) 특성을 가진 Dual N-Channel JFET 소자이다. 주로 전문 음향 장비의 입력단(Input Stage)이나 차동 증폭기(Differential Amplifier) 회로에서 핵심적인 역할을 수행한다.

두 개의 JFET 소자가 하나의 패키지에 통합되어 있어, 온도 변화에 따른 특성 변화가 동일하게 일어나는 열적 정합(Thermal Matching) 능력이 매우 뛰어나다.

데이터시트에 기반한 일반적인 기술 규격은 다음과 같다.

• Excellent Matching: 동일한 웨이퍼 공정에서 제작된 두 개의 소자가 들어있어, Vgs(Gate-Source Threshold Voltage)의 편차가 극히 적다. 이는 오디오 회로의 DC Offset을 최소화하는 데 결정적이다.
• Ultra-Low Noise: 오디오 주파수 대역에서 발생하는 열잡음이 매우 적어, 미세한 마이크 신호를 다루는 프리앰프 입력단에 최적화되어 있다.
• High Input Impedance: JFET 특성상 입력 임피던스가 매우 높아 소스 기기의 부하를 최소화하며 투명한 음색을 유지한다.

NPD5566은 주로 다음과 같은 하이엔드 오디오 회로에 사용된다.

• Discrete Op-Amps: 990 스타일이나 API 스타일의 개별 소자 연산 증폭기 입력단.
• Microphone Preamplifiers: 트랜스포머리스(Transformerless) 설계의 초입 증폭부.
• Condenser Microphones: 마이크 내부의 임피던스 변환기(Impedance Converter).
• Summing Amplifiers: 아날로그 콘솔의 믹싱 버스 증폭 회로.

• 내압 주의: V(BR)GSS가 -40V 수준이므로, 앞서 논의된 음향 장비의 표준 전압($\pm15\text{V}$ ~ $\pm18\text{V}$) 범위 내에서 설계되어야 안전하다.
• 열 폭주 방지: 개별 트랜지스터 대비 안정적이지만, 높은 드레인 전류($I_D$)에서 동작할 경우 방열에 신경 써야 하며, 소스 저항(Source Resistor)을 통한 자기 바이어스(Self-Bias) 회로 구성이 권장된다.

현재 NPD5566은 단종되었거나 구하기 어려운 경우가 많아 다음과 같은 소자들이 대체재로 논의된다.

• LS844: Linear Systems 사에서 생산하는 고성능 Dual JFET.
• 2N5566: 동일한 규격의 범용 넘버링 소자.
• 2SK389: (단종) 도시바의 명기로 불리던 Dual JFET (특성은 다르나 용도는 유사).
