Vacuum tube, Valve, Valve state

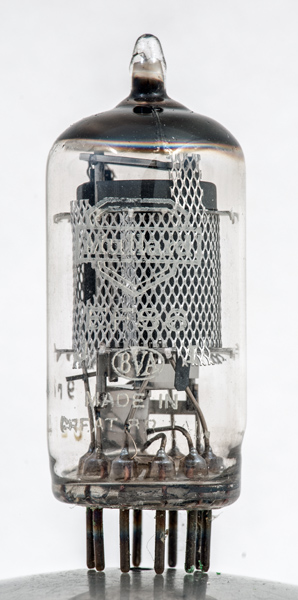

진공관은 초기 전자기기에서 사용된 전자 부품으로, 전기 신호를 증폭하거나 스위칭하는 역할을 합니다. 진공관은 기본적으로 전자가 진공 상태의 유리관 내부를 이동하는 것을 원리로 합니다.

• 음극(Cathode): 진공관 내부에서 전자를 방출하는 부분입니다. 음극은 가열되어 열전자 방출 효과를 통해 전자를 방출합니다.
  1. 음극은 필라멘트(Heater)와 함께 작동하며, 필라멘트가 가열되면서 음극이 활성화됩니다.
  2. 일부 진공관에서는 필라멘트 자체가 음극 역할을 수행하기도 합니다.
• 양극(Anode): 음극에서 방출된 전자를 받아들이는 부분으로, 진공관 내부에서 전류가 흐르게 만듭니다.
  1. 양극은 고전압이 걸려 있어 음극에서 방출된 전자를 끌어당깁니다.
  2. 플레이트(Plate)라고도 불리며, 전류 흐름의 최종 목적지입니다.
• 제어 그리드(Control Grid): 음극과 양극 사이에 위치한 그리드로, 전자의 흐름을 조절합니다.
  1. 제어 그리드에 가해지는 전압에 따라 플레이트 전류(양극 전류)의 양이 조절됩니다.
  2. 증폭 기능의 핵심 역할을 수행합니다.
• 스크린 그리드 (Screen Grid): 일부 진공관(4극관, 5극관 등)에서 추가된 그리드로, 제어 그리드와 양극 사이의 정전 용량 효과를 줄여 고주파 특성을 개선합니다.
• 서프레션 그리드(Suppression Grid): 5극관에서 추가된 구성 요소로, 2차 전자 방출 문제를 해결하기 위해 사용됩니다.
  1. 플레이트와 스크린 그리드 사이의 불필요한 전자 흐름을 억제하여 성능을 안정화시킵니다.
• 진공 상태: 진공관 내부는 공기가 제거된 상태로 유지되며, 이로 인해 전자가 자유롭게 이동할 수 있습니다.

진공관은 회로에서 다양한 역할을 수행하며, 이를 사용하는 방식에 따라 초단관, 정류관, 드라이브관, 출력관 등으로 구분됩니다. 아래는 주요 진공관의 역할에 대한 설명입니다:

• 역할: 입력 신호를 처음 받아들여 1차 증폭을 수행합니다. 이는 출력관이 신호를 증폭하기 위한 적절한 전압을 제공하는 역할을 합니다.
• 특징: 음색에 큰 영향을 미치며, 주로 입력 임피던스 매칭과 전압 증폭을 담당합니다.

• 역할: 교류(AC)를 직류(DC)로 변환하는 데 사용됩니다.
• 특징: 히터가 가열되며 전압을 천천히 상승시켜 돌입 전류를 방지하고 진공관을 보호합니다. 빈티지 앰프에서 음질 향상과 안정성을 위해 선호되지만, 효율은 반도체 다이오드 방식보다 낮습니다.

• 역할: 초단관에서 증폭된 신호를 출력관으로 전달하며, 출력관이 충분히 동작하도록 전압과 전류를 조정합니다.
• 특징: 중간 버퍼 역할을 하며, 높은 임피던스를 낮춰 출력관에 연결합니다.

• 역할: 최종적으로 신호를 대폭 증폭하여 스피커나 다른 출력 장치로 전달합니다.
• 특징: 고출력과 저왜곡을 목표로 설계되며, 앰프의 성능에 큰 영향을 줍니다.

• 역할: 회로의 ON/OFF 상태를 구현하거나 신호를 제어하는 데 사용됩니다. 초기 컴퓨터(예: ENIAC)에서 디지털 논리 게이트로 사용되었습니다. 고전압/고전류 스위칭 장치로 활용되었습니다. 펄스 생성 및 제어에도 사용되었습니다.
• 특징:
  1. 높은 전압과 전류를 처리할 수 있어 고출력 RF 송신기나 극한 환경에서 유용합니다.
  2. 그리드(grid)에 전압을 걸어 플레이트 전류를 제어함으로써 스위치처럼 동작합니다.
  3. 현대에서는 반도체 소자가 대부분 대체했지만 일부 특수 환경에서는 여전히 사용됩니다.

Triode

• 구조
  • 3개의 전극: 필라멘트(Heater), 플레이트(Plate), 그리드(Grid).
  • 가장 기본적인 진공관 형태로, 단순한 구조와 안정된 동작 특성을 가집니다.

• 특징
  • 선형성: 왜곡이 적고, 자연스러운 음색을 제공합니다.
  • 증폭률(μ): 낮은 증폭률을 가지며, 주로 초기 신호 증폭단에 사용됩니다.
  • 효율: 상대적으로 효율이 낮아 높은 출력이 필요할 경우 한계가 있습니다.

• 장단점
  • 장점: 음색이 부드럽고 따뜻하며, 왜곡이 적음.
  • 단점: 효율이 낮아 고출력 설계에 적합하지 않음.

Tetrode

• 구조
  • 전극: 필라멘트, 플레이트, 제어 그리드(Control Grid), 스크린 그리드(Screen Grid)
  • 스크린 그리드가 추가되어 3극관보다 높은 효율을 제공.

• 특징
  • 높은 출력: 3극관보다 높은 출력과 효율 가능.
  • 2차 전자 방출 문제: 플레이트에서 방출된 2차 전자가 다시 플레이트로 돌아가지 못해 성능 저하 발생.

• 장단점
  • 장점: 더 높은 전압과 출력 가능.
  • 단점: 2차 전자 방출 문제로 인해 왜곡 및 불안정성 발생.

• 용도: 고출력 송신기 및 전력 증폭기.

Beam Tetrode

빔 관은 진공관의 한 종류로서 고출력 및 고효율 동작을 위해 설계되었습니다. 일반적으로 출력단에서 사용되며 다음과 같은 특징이 있습니다:

• 구조
  • 빔 형성판(Beam Forming Plates)이 추가되어 스크린 그리드와 서프레션 그리드의 기능을 보완합니다.
  • 빔 형성판은 전자의 흐름을 집중시켜 효율적인 동작을 가능하게 합니다.

• 특징
  • 높은 효율성과 출력 특성을 제공하며, 왜곡이 적습니다.
  • 주로 오디오 앰프와 방송 송신기 등 고출력 응용 분야에서 사용됩니다.

Pentode

• 구조
  • 5개의 전극: 필라멘트, 플레이트, 제어 그리드(Control Grid), 스크린 그리드(Screen Grid), 서프레션 그리드(Suppression Grid).
  • 스크린 그리드와 서프레션 그리드가 추가되어, 고출력 및 고효율 동작이 가능하도록 설계됨.

• 특징
  • 높은 증폭률: 3극관보다 훨씬 높은 증폭률을 제공.
  • 효율성: 고출력 및 높은 효율로, 출력단이나 전력 증폭기에 적합.
  • 왜곡: 비선형성이 커서 왜곡이 발생할 가능성이 있음.

• 장단점
  • 장점: 고출력 설계에 적합하며, 높은 효율과 전력 처리가 가능.
  • 단점: 왜곡이 더 발생할 수 있어 음질 면에서는 3극관에 비해 다소 열등.

• 구조
  • 전극: 필라멘트(또는 캐소드), 플레이트, 제어 그리드(3극 기본), 일부에 스크린 그리드 추가 가능.
  • 일반 미니어처/표준관 대비 직경 8-12mm, 높이 15-30mm로 극도로 소형화되어 내부 기생 커패시턴스 최소화.
• 특징
  • 저용량·고주파 응답: 작은 전극 간격으로 그리드-플레이트 커패시턴스 50%↓, 고주파(>10MHz) 증폭 우수.
  • 슬루레이트 영향: 크기 덕에 전자 이동 빠름, 입력단 slew rate 중간 수준(1-10V/μs 추정)이나 출력 한계로 고속 스윙 약함.
  • 저전력: 출력 50mW~1W, 고전압 불가.
• 장단점
  • 장점: 초소형·저전력으로 휴대용/밀폐 기기 적합, 고주파 특성 좋음, 진동 내성 강함.
  • 단점: 출력 낮고 열 방출 어려움(과열 위험), 슬루레이트 출력용으로는 부족, 제작 정밀도 높아 비용↑.
• 용도: 군용 무전기, 휴대 라디오(RF/IF 증폭), 청각 보조기, 특수 오디오 입력단(프리앰프 예: 1E6, 5670).

진공관은 20세기 초반부터 중반까지 다양한 전자기기의 핵심 부품으로 사용되었습니다. 특히, 라디오, 텔레비전, 군사 장비, 그리고 초기 컴퓨터에서 중요한 역할을 했습니다. 그러나 트랜지스터가 개발되면서 점차 진공관은 전자기기에서 사라졌습니다. 트랜지스터는 진공관보다 작고, 전력 소비가 적으며, 내구성이 뛰어나기 때문에 대부분의 응용 분야에서 진공관을 대체했습니다.

오늘날 진공관은 과거만큼 광범위하게 사용되지는 않지만, 특정 응용 분야에서는 여전히 중요한 역할을 하고 있습니다. 특히 고출력, 고전압이 요구되는 환경이나 음질을 중시하는 오디오 장비에서 진공관이 널리 사용됩니다.

• 진공관 앰프: 진공관 앰프는 따뜻하고 풍부한 소리를 내는 것으로 알려져 있으며, 오디오 애호가들 사이에서 높은 인기를 끌고 있습니다.
  1. 특히 기타 앰프와 같은 음악 장비에서는 진공관 특유의 자연스러운 왜곡과 음색이 선호됩니다.
  2. 하이파이(Hi-Fi) 오디오 시스템에서도 고급형 진공관 앰프가 사용됩니다.

• AM 라디오 송출: 무선 AM 라디오 송출 장비에서는 여전히 진공관이 사용됩니다.
  1. 고출력 RF(Radio Frequency) 신호를 생성하고 송출하는 데 적합하기 때문입니다.
  2. 트랜지스터 기반 기술이 발전했음에도 불구하고, 진공관은 높은 출력과 내구성을 제공하여 대형 송신기에서 선호됩니다.
  3. 대역폭: 트랜지스터와 IC는 Gain-Bandwidth Product(GBP)¹⁾에 의해 주파수 대역폭이 제한됩니다. 즉, 높은 주파수에서는 증폭률이 감소합니다. 반면 진공관은 GBP 제약이 없어 매우 넓은 주파수 범위(수 MHz ~ GHz)에서 안정적인 신호 증폭이 가능합니다.
• 단파 및 초단파 송신기: 방송국이나 군사 통신 장비에서도 고출력 송신을 위해 진공관이 사용됩니다.
  1. 광대역 특성: 진공관은 UHF(Ultra High Frequency) 및 마이크로파 대역에서도 높은 효율을 유지하며, 레이다나 위성 통신과 같은 광대역 응용 분야에 적합합니다.²⁾
  2. 전력 밀도: 반도체 소자에 비해 진공관은 단위 면적당 더 높은 전력 처리가 가능해 고출력 송신기에 유리합니다.

• 마그네트론(Magnetron): 전자레인지의 핵심 부품인 마그네트론은 일종의 진공관입니다.
  1. 마그네트론은 고주파 전자기파(마이크로파)를 생성하여 음식을 가열합니다.
  2. 이 기술은 전자레인지뿐만 아니라 레이다 장비에서도 활용됩니다.

• 입자 가속기: 입자 가속기와 같은 과학 연구 장비에서는 고전압을 생성하기 위해 진공관이 사용됩니다.
• 고전압 제어 장치: 산업용 RF 발생기나 플라즈마 생성 장치에서도 진공관 기반 기술이 활용됩니다.

• 방사선, 고온, 고진동 등 트랜지스터가 견디기 어려운 극한 환경에서는 여전히 진공관이 사용됩니다.
  1. 예를 들어, 군사 장비나 우주 탐사 장비에서 안정적인 성능을 제공할 수 있습니다.

진공관은 트랜지스터와 같은 반도체 기술에 의해 대부분 대체되었지만, 특정 응용 분야에서는 여전히 독보적인 역할을 수행합니다. 특히:

• 고출력 및 고전압 요구: 트랜지스터가 처리할 수 없는 높은 전력을 필요로 하는 응용 분야에서 진공관은 필수적입니다.
• 음질과 감성적 요소: 오디오 애호가들은 디지털 기술로 대체할 수 없는 진공관 특유의 음색을 선호합니다.

진공관은 과거의 유물처럼 보일 수 있지만, 현대 기술과 공존하며 특정 분야에서 그 가치를 계속 발휘하고 있습니다.
