일부 프로 오디오 시장이나 하이파이 유저들 사이에서 외장 워드 클럭 제너레이터를 추가하면 음질이 드라마틱하게 상승한다는 통념을 근거로 고가의 장비를 맹목적으로 도입하는 경우가 많다.

그러나 오디오 공학적 관점에서 워드 클럭 제너레이터의 본질은 음질 튜닝 장치가 아닌, '다중 디지털 장비 간의 시간축 동기화(Synchronization)'와 '시스템 제어권 확보'를 위한 순수 제어 계통 하드웨어다.

—

두 개 이상의 디지털 오디오 장비를 연결하여 하나의 시스템으로 통합 구동할 때, 시간당 샘플링 포인트를 찍는 기준점(클럭 신호)이 단 1나노초($1\text{ ns}$)라도 어긋나면 디지털 파형은 완전히 무너진다. 따라서 전체 시스템에서 오직 단 1대의 장비만이 기준 신호를 뿜어내는 '클럭 마스터(Clock Master)'가 되어야 하며, 나머지 장비들은 그 신호에 종속되는 '클럭 슬레이브(Clock Slave)'로 작동해야 한다.

각 디지털 장비의 클럭 소스(Clock Source) 설정은 다음과 같이 정의된다.

• Internal (내부 클럭): 장비 자체의 내부 수정 진동자(Crystal Oscillator)에서 클럭을 독립적으로 생성하여 구동 및 출력함. (클럭 마스터의 조건)
• External (외부 클럭): 자체 클럭 생성을 중단하고 외부 단자(Word Clock BNC, ADAT, AES3, S/PDIF 등)를 통해 인입되는 클럭에 전적으로 싱크를 맞춤. (클럭 슬레이브의 조건)

```

[오디오 인터페이스 (Internal)] ─── 워드 클럭 전송 (단방향) ───> [외장 8ch 프리앰프 (External)] (Clock Master) (Clock Slave)

```

• 둘 다 Internal 설정 시: 두 장비가 각자의 시계(클럭)로 각자 샘플을 찍기 때문에 위상이 실시간으로 미끄러진다. 주기적으로 디지털 패킷이 충돌하며 팝콘 튀기는 듯한 불연속적 지터(Jitter) 노이즈나 클릭, 팝 잡음이 발생하거나 오디오가 아예 끊겨버린다.
• 둘 다 External 설정 시: 기준점을 제공하는 장비가 없으므로 시스템 전체가 멈춰 서며 오디오 스트리밍 자체가 불가능해진다.

—

입력 채널 확장을 위해 디지털 출력을 지원하는 외장 8채널 프리앰프(A-D 컨버터 유닛)를 도입하여 광케이블(TOSLink)을 통해 ADAT 프로토콜로 오디오 인터페이스와 연결하는 상황을 가정해 보자.

ADAT, AES3, S/PDIF 등 전통적인 디지털 오디오 전송 포맷은 오디오 데이터와 워드 클럭 신호가 '디지털 아웃(Out)에서 디지털 인(In)'으로만 흐르는 철저한 단방향 방식이다.

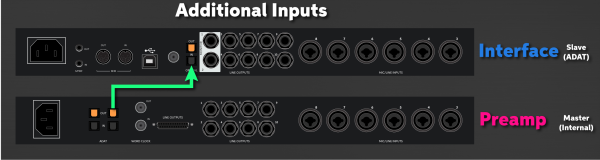

외장 프리앰프의 ADAT Out에서 오디오 인터페이스의 ADAT In으로 케이블 1줄만 연결하면, 클럭 신호가 프리앰프에서 인터페이스 방향으로만 전달된다.

• 이 경우 외장 프리앰프 = 클럭 마스터(Internal)가 강제되고, 메인 오디오 인터페이스 = 클럭 슬레이브(External)로 전락한다.

이렇게 메인 인터페이스가 클럭 주도권을 잃어버리면, 컴퓨터의 OS나 DAW(Digital Audio Workstation) 소프트웨어에서 샘플 레이트($44.1\text{ kHz} \leftrightarrow 96\text{ kHz}$)를 변경해도 외부의 마스터 장비가 자동으로 반응하지 못한다. 결국 유저가 하드웨어 랙으로 가서 외장 프리앰프의 샘플 레이트 노브를 수동으로 매번 돌려 맞춰주어야 하는 가혹한 불편함이 발생한다. 동기화 타이밍 불일치로 인한 시스템 지터 상승은 덤이다.

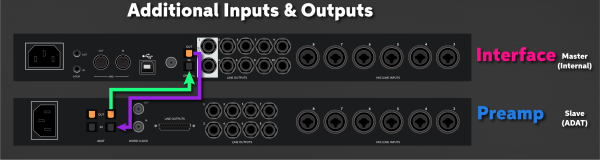

메인 오디오 인터페이스를 다시 클럭 마스터로 설정하여 컴퓨터(DAW)가 전체 시스템 클럭을 자동 제어하게 만들려면, 클럭 신호의 경로를 되돌려주는 작업이 필수적이다.

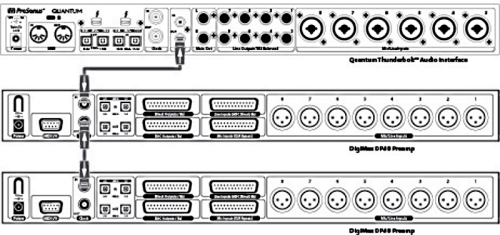

• 오디오 인터페이스의 ADAT Out을 외장 프리앰프의 ADAT In으로 맞연결하여 양방향 루프를 형성하거나,
• 오디오 인터페이스의 워드 클럭 아웃(BNC) 단자에서 외장 프리앰프의 워드 클럭 인(BNC) 단자로 별도의 클럭 라인을 연결해 주어야 한다.

—

단 하나의 확장 유닛을 쓸 때는 위의 양방향 BNC 연결로 끝나기에 외장 클럭 제너레이터가 전혀 필요 없다. 문제는 확장 유닛이 2대 이상(프리앰프 A, 프리앰프 B…)으로 늘어날 때 발생한다.

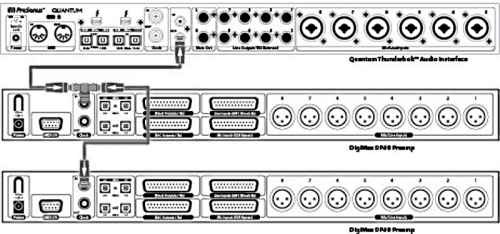

여러 대의 슬레이브 장비를 엮을 때 고가의 분배기 없이 BNC T-커넥터를 이용하여 신호를 물리적으로 병렬 쪼개기 하는 방식을 '데이지 체인'이라 한다.

워드 클럭은 높은 주파수를 가진 사각형 전압 파형(방형파)이므로 전자기학적으로 $75\ \Omega$ 특성 임피던스 매칭이 엄격히 요구된다.

• 따라서 데이지 체인의 가장 마지막 장비는 반드시 워드 클럭 터미네이션(Termination) 스위치를 켜거나 $75\ \Omega$ 더미 플러그를 꽂아주어야 한다. * 만약 종단 저항(Termination) 처리를 하지 않으면, 전송되던 디지털 신호가 선로 끝단에서 흡수되지 못하고 역방향으로 튕겨 나가는 '신호 반사(Reflection)' 현상이 발생하여 오던 신호의 파형을 찌그러뜨리고 극심한 위상 에러(지터)를 수발하게 된다.

연결해야 할 디지털 외장 이펙터, 다채널 컨버터, 프리앰프가 6대를 초과하는 대규모 스튜디오 환경에서는 데이지 체인의 전압 한계로 인해 시스템 동기화가 불가능해진다. 이 시점이 바로 외장 워드 클럭 제너레이터가 반드시 등판해야 하는 타이밍이다.

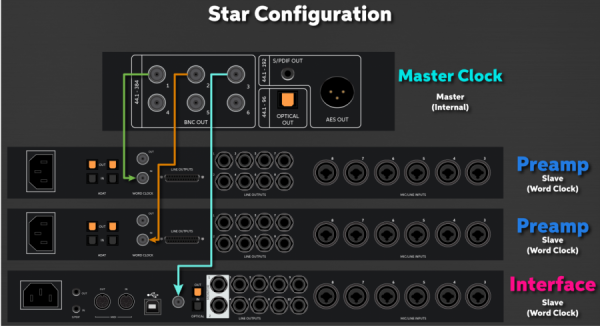

외장 워드 클럭 제너레이터를 중심축에 두고 모든 디지털 기기들로 클럭 라인을 1:1 방사형으로 독립 연결하는 방식을 '스타 체인(Star Topology)'이라 한다.

• 클럭 제너레이터의 핵심 역할: 기기 내부의 강력한 액티브 버퍼 증폭기(Buffer Amplifier)들을 통해, 각각의 BNC 출력 포트마다 단독으로 상호 간섭이 차단된 깨끗한 고전압 $75\ \Omega$ 클럭 신호를 독립 전송한다. 선로 감쇄나 신호 반사 위험을 완벽히 격리 차단하는 것이다.
• 실무적 단점 (불편함 감수): 스타 체인을 구성하면 시스템 전체의 클럭 마스터는 '외장 클럭 제너레이터' 자체가 된다. 따라서 DAW 세션 설정을 바꿀 때마다 외장 제너레이터 전면 패널의 버튼을 눌러 수동으로 타깃 샘플 레이트를 변경해 주어야 하는 번거로움이 수반된다.

※ 만약 고가형 클럭 제너레이터가 내부 PLL(위상 잠금 루프) 회로 및 Clock Reference(외부 클럭 입력) 기능을 갖추고 있다면, 메인 오디오 인터페이스의 아웃풋 클럭을 제너레이터의 인풋으로 수혈받아 기준점으로 삼을 수 있다. 이 경우 실질 클럭 분배는 제너레이터가 담당하되, 마스터 제어권은 다시 DAW(인터페이스)가 쥐게 되므로 수동 조작의 불편함을 지울 수 있다.

그림 1: Clock input(EXT, Video, AES3) 레퍼런스 수용단단이 구비된 프로용 클럭 제너레이터 후면 섀시

—

과거 ADAT이나 MADI 같은 고전적 포맷들은 단방향 전송의 한계 때문에 마스터/슬레이브의 하드웨어적 연결 족쇄에 묶여있었지만, 현대의 IP 기반 네트워크 오디오 프로토콜(Dante, 대기 시간 제어형 AVB/TSN) 체제에서는 이러한 하드웨어 클럭 제너레이터의 입지가 완벽히 소멸한다.

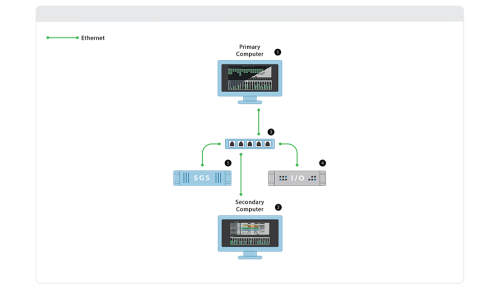

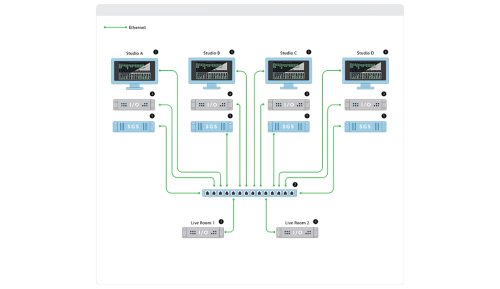

네트워크 오디오는 기가비트 이더넷(Lan 케이블) 링크 위에서 기기간 오디오 데이터와 타이밍 클럭 신호를 완벽한 기가헤드급 양방향 디지털 패킷으로 상시 교환한다.

• 소프트웨어(Dante Controller 등) 내부에서 네트워크 상의 어떤 기기든 마우스 클릭 한 번으로 '기본 리더(Leader Clock / Master)'로 임명할 수 있으며, 시스템 전반의 샘플 레이트는 항상 컴퓨터(DAW)의 명령체계와 오차 없이 오토-팔로잉(Auto-following) 싱크된다.
• 따라서 순수 단독형 Dante 기반 입출력 확장 장비들은 섀시 배면에 BNC 워드 클럭 단자 자체를 아예 설계해 넣지 않는다. 네트워크 레이어에서 PTP(Precision Time Protocol) 소프트웨어 격차로 완벽 동기화가 끝나므로, 아날로그 BNC 동기화 라인이 존재할 하등의 공학적 이유가 없기 때문이다.

“단 한 대의 입력 확장 기기를 추가하거나 현대적인 네트워크 오디오(Dante) 환경을 구축했다면, 외장 워드 클럭 제너레이터 도입은 예산의 낭비이자 작업의 불편함만을 초래할 뿐이다.”

외장 마스터 클럭 제너레이터는 오디오 음질을 향상시키는 연금술 상자가 아니며, “7대 이상의 수많은 아날로그-디지털 컨버터 군단, 외장 디지털 아웃보드, 비디오 방송 싱크 장비(Tri-Level Sync)를 단 하나의 위상으로 정밀 격리 분배해야만 하는 대규모 커머셜 스튜디오의 전력 분배 인프라”로 이해하는 것이 가장 정교하고 올바른 과학적 지식이다.

```

—
