• 마이크 프리앰프 : 4개 (Rupert Neve Designed¹⁾)
• 다이렉트 모니터링 방식 : DSP 믹서, Advanced Integration

전체 사이즈가 자유롭게 변경되는 UI이다.

전체 입출력에 대한 입출력 Peak 미터를 내장하고 있다. 사이즈가 자유롭게 변경된다.

Rupert Neve Designed

• Max input level : 24dBu
• Gain Range : 15~68dB
• Rupert Neve silk : Red, Blue

Gain이 VCA 로 Remote Control 되는 회로이기 때문에, 자제적으로 또는 Cubase Project에 셋팅 저장 및 리콜이 된다.

그림 1: THAT1580 + THAT5171 컨트롤칩(하이엔드 프리앰프에 주로 사용되는 THAT158X 계열의 Op-Amp가 사용되었다.)

Selectable Input level

• +4dBu(20) : 24dBu, 헤드룸 20dB, 하이엔드 사양의 콘솔, 마이크 프리앰프 호환.
• +4dBu(14) : 18dBu, 헤드룸 14dB, JIS 호환장비, 500 시리즈 장비 호환.
• -10dBV : 2dBV , 헤드룸 12dB, 컨슈머 장비 호환.

Line input 에 연결하는 마이크 프리앰프, 아웃보드의 출력 스펙에 따라 입력 레벨을 선택할 수 있도록 되어있다. 상당히 수준 높은 A-D 컨버터들이 지원하는 기능을 담고 있다. AXR4 의 A-D 컨버터는 하이엔드 컨버터들과 비슷한 24dBu 까지 받을 수 있으면서 인풋 레벨을 변경할 수 있는 사양으로 제작되어있다.

• Short Delay : IIR Anti-aliasing filter, 일반적인 컨버터들이 사용하는 안티 알리어싱 필터, A-D 컨버터 레이턴시가 짧다.
• Linear Phase : FIR Anti-aliasing filter, 고역대의 음질이 좋은 대신 A-D 컨버터 레이턴시가 약간 발생한다.

모든 입출력에 대한 매트릭스 설정.

AXR4의 프리앰프 컨트롤 및 라인 인풋 컨트롤, DSP 플러그인 인서트 등은 Cubase와 통합(Integration)되어 Cubase 에서 컨트롤 할 수 있다.

또한 Cubase Project에 모든 셋팅이 저장되어 Project를 다시 불러올때 리콜도 가능하다.

Cubase의 Audio connection의 Input BUS 로 잡은 채널은 제어 권한이 DSP 믹서 에서 Cubase 로 넘어가게 된다.

제어권한이 Cubase로 넘어간 입력 채널의 대부분의 컨트롤을 Cubase를 통해서 할 수 있게 되므로, DSP 믹서창을 열었다 닫았다 하는 번거로움이 없어진다.

AXR4 에는 2개의 DSP 칩이 달려있는데 DSP 1 에서는 채널스트립과 리버브를 프로세싱하고, DSP 2에서는 276 컴프레서와 601 EQ를 프로세싱 한다.

일반적으로 ASIO Direct Monitoring 을 지원하는 오디오 인터페이스들이 1개의 Monitor out 또는 1개의 Stereo Out 으로만 연동되지만, AXR4와 같이 AI(Advanced Integration)을 지원하는 오디오 인터페이스는 Monitor Out 및 모든 CUE out 에도 별도의 CUE 믹스를 지원하는 Direct Monitoring 이 가능하게 된다.

https://apps.apple.com/kr/app/cubase-ic-pro/id573140262

Cubase IC Pro 앱을 사용하게 되면 총 4개의 CUE 믹스 에 대한 퍼스널 모니터 믹서로 사용이 가능합니다. 헤드폰으로 모니터링을 하는 연주자들은 자신에게 들리는 CUE 믹스 에 대해서 모든 악기들의 소리와 메트로놈 등에 대하여 스스로 원하는 믹스 밸런스를 조절할 수 있습니다.

Steinberg의 DSP 내장 오디오 인터페이스들은 Main Monitor out 뿐만 아니라 CUE out에도 개별 믹스를 적용한 제로 레이턴시 Direct Monitoring이 가능합니다.

각 연주자는 아이패드를 통해 아래와 같은 화면을 보면서 자신의 헤드폰에서 들리는 CUE 믹스를 스스로 조절 할 수 있습니다.

위 화면 처럼 Drum의 경우 Cubase 안에서 그룹 채널로 묶은 경우, Drum 그룹 전체를 하나의 페이더로 조절 할 수도 있습니다.

출력 버스 중 하나를 지정하여 루프백을 할 수 있다.

왼쪽 방열판 아래에는 마스터 클럭기술이 내장된 SSPLL과 ADC에서 DAC로 전달되는 모든 흐름 제어 기능이 내장된 강력한 FPGA 칩이 숨겨져 있다.²⁾

Noise -112dB, Dynamic range 121dBA 2채널 ADC AKM AK5572

2채널 DAC AKM AK4495, Dynamic range 120dBA, Noise -101dB

Windows 에서는 Loopback input 이 윈도우즈 오디오 드라이버로만 존재하고 ASIO로는 존재하지 않습니다. 따라서 Cubase 에서 AXR4를 ASIO driver로 사용시에 Loopback input을 잡을 수 없고 Loopback을 녹음 할 수 없습니다.

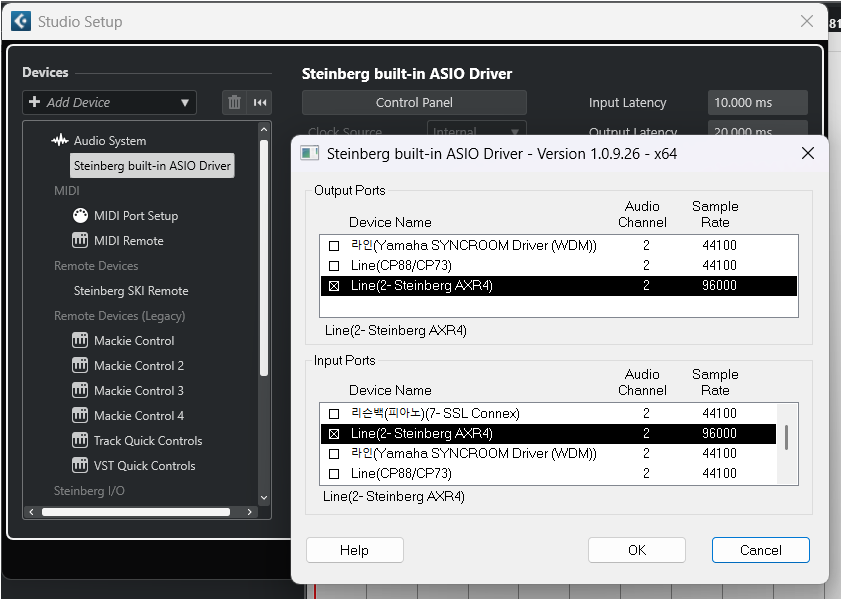

하지만 ASIO 드라이버를 Steinberg built in ASIO driver 로 잡으면 아래와 같이 Loopback input(AXR4 Line input)을 잡을 수 있습니다. Steinberg built in ASIO driver의 경우는 일반 사운드카드들이 사용하는 윈도우즈 오디오 드라이버들을 입출력을 설정할 수 있기 때문입니다.

이를 이용해서 Youtube 등과 같이 Windows 상에서 재생되는 오디오들을 Loopback을 통해 DAW 의 트랙에 녹음하는 것이 가능합니다.

하지만 일반 ASIO 드라이버의 사용은 아니기 때문에, Loopback을 통한 녹음이 필요할 때 만 이렇게 변경해서 사용하고 나서, 다시 Yamaha Steinberg ASIO driver로 복귀해야 합니다.

Mac OSX에서는 Loopback input 이 ASIO 드라이버 상에서도 잡을 수 있기 때문에, 이와 같은 방법은 필요 없다.
