헤드폰 임피던스 및 감도 스펙에 따른 전기적 구동 메커니즘의 이해

헤드폰 앰프(소스 기기)와 헤드폰(부하 변환기) 사이의 전기적 상호작용 및 에너지 전송 속도를 규정하는 가장 근본적인 물리 공식이다.

• 옴의 법칙 (Ohm's Law): $V = I \cdot Z$
  (여기서 $V$는 전압[V], $I$는 전류[A], $Z$는 부하 임피던스[$\Omega$]이다.)
• 전력 공식 (Joule's Law): $P = V \cdot I$
  (여기서 $P$는 소비 전력[W] 또는 방출되는 전기적 에너지 효율이다.)

제조사 스펙 시트에서 주로 제공하는 지표는 앰프의 최대 출력 전압($V$) 또는 전력($mW$), 그리고 헤드폰의 교류 저항 성분인 임피던스($Z$)이다. 연산의 직관성을 위해 전류($I$) 항을 소거하고 전력($P$)을 재정의하면 다음과 같다.

$$I = \frac{V}{Z}$$ 따라서, $$P = \frac{V^2}{Z}$$

★ 핵심 공학적 명제: 전압 구동형 앰프가 일정한 출력 전압($V$)을 유지한다고 가정할 때, 이상적인 전력 출력($P$)은 부하 임피던스($Z$)에 완전히 반비례한다.

—

헤드폰 앰프의 출력 한계는 주로 전압 기준인 $dBu$(또는 $V_\text{RMS}$)와 전력 기준인 $mW$(또는 $dBm$)로 혼용 표기된다.

프로 오디오 레퍼런스 측정 부하 규격인 $600\,\Omega$을 기준으로 계산해 본다. 유럽방송연맹(EBU)의 표준 스튜디오 레퍼런스 최대 출력 레벨을 $22\,dBu$ (약 $9.75\,V_\text{RMS}$)라고 가정하고, 이를 부하 임피던스별 전력 파워($mW$)로 환산하면 다음과 같은 변동 그래프를 그리게 된다.

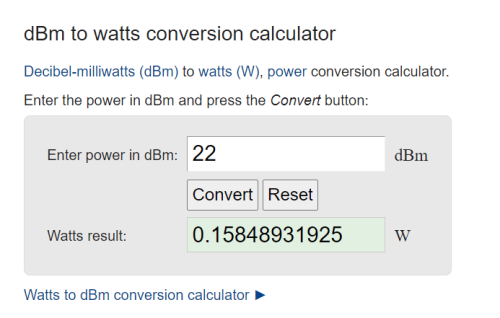

• $600\,\Omega$ 부하 연결 시: 최대 전력은 약 $158\,mW$ (약 $22\,dBm$)
• $300\,\Omega$ 부하 연결 시 (예: Sennheiser HD600): 임피던스가 절반으로 감소하므로 이론상 전력은 2배로 증가한 약 $317\,mW$
• $75\,\Omega$ 부하 연결 시: 임피던스가 $1/8$로 급감하므로 전력은 8배인 약 $1,268\,mW$ ($1.26\,W$)의 전류 공급이 요구됨.

위 이론과 달리 실제 오디오 인터페이스나 스마트폰의 내장 앰프 스펙 시트를 보면, 임피던스가 낮아질 때 $mW$ 수치가 선형적으로 치솟지 못하고 일정 구간에서 꺾이거나 오히려 줄어드는 현상이 발생한다. 이는 앰프 전원부의 전류 공급 능력(Current Capability) 한계 및 회로 보호용 제한 회로(Current Limiter) 때문이다.

즉, 고임피던스 헤드폰은 앰프의 '전압 스윙 헤드룸($V$)'이 구동력을 결정하며, 저임피던스 헤드폰은 앰프의 '전류 방출 능력($I$)'이 왜곡 없는 재생의 핵심 열쇠가 된다.

—

헤드폰의 감도는 규정된 단위 입력에 대해 헤드폰 드라이버가 최종적으로 변환해내는 음압 레벨(Sound Pressure Level, $dBSPL$)의 효율을 뜻한다. 통상적으로 $1\,mW$의 전력을 인입했을 때의 효율($dBSPL/mW$)로 표기된다.

레퍼런스 모니터링 헤드폰인 Sennheiser HD600의 제조사 공식 감도 규격인 $97\,dBSPL/mW$를 기준으로 전력 가산에 따른 음압 변동을 추적하면 다음과 같다.

• $1\,mW$ 공급 시: $\rightarrow 97\,dBSPL$
• $2\,mW$ 공급 시 ($+3\,dB$ 전력 가산): $\rightarrow 100\,dBSPL$
• $4\,mW$ 공급 시: $\rightarrow 103\,dBSPL$
• $64\,mW$ 공급 시: $\rightarrow 115\,dBSPL$
• $128\,mW$ 공급 시: $\rightarrow 118\,dBSPL$

오디오 엔지니어링의 표준 청취 권장 레벨이 $85\,dBSPL$(RMS)인 것을 감안하면, $1\,mW$ 정도의 아주 미미한 전력으로도 일상적인 청취 음량은 충분히 확보된다. 그러나 음악의 다이내믹 레인지 피크 마진(순간적인 킥 드럼 타격이나 오케스트라 투티 문맥에서 요구되는 $+20\,dB$ 이상의 Transient Peak)을 찌그러짐(Clipping) 없이 완벽히 수용하기 위해서는, 순간적으로 $115\,dBSPL$ 이상의 피크 음압을 밀어줄 수 있는 오버헤드 전력($64\,mW \sim 150\,mW$ 이상)이 상시 대기하고 있어야만 한다.

—

“단순히 귀에 들리는 볼륨이 확보된다고 해서 헤드폰 드라이버가 정상 구동되고 있는 것은 아닙니다.”

USB 버스 파워(5V)로 작동하는 저가형 오디오 인터페이스나 모바일 기기는 고임피던스($300\Omega \sim 600\Omega$) 헤드폰을 구동하기 위한 절대적인 내부 공급 전압 레일(Voltage Rail)이 턱없이 부족하다. 이 경우 청감상 심각한 음질 열화가 발생한다.

Sennheiser HD600의 주파수별 임피던스 곡선. $100\,Hz$ 부근의 저역 공진점에서 임피던스가 약 $550\,\Omega$까지 수직 상승하는 비선형적 거동을 보인다.

음악 신호의 피크 전압이 앰프 구동 전압 레일의 한계에 도달하면, 파형의 상하단이 잘려 나가는 클리핑 왜곡이 발생한다. 이로 인해 사운드가 전반적으로 딱딱해지고 컴프레서가 강하게 걸린 듯 다이내믹스가 상실된다.

위 그래프처럼 HD600 계열의 헤드폰은 저음역 공진 주파수($100\,Hz$ 부근)에서 임피던스가 $500\,\Omega$ 이상으로 치솟는다. 드라이버 보이스 코일이 강력하게 진동한 후 제자리로 돌아올 때 발생하는 물리적 관성 에너지는 회로 역방향으로 역기전력(Back EMF)을 유발하는데, 전압 구동력이 약한 앰프는 이 역기전력을 흡수·억제하지 못한다. 그 결과 드라이버가 신호가 멈춘 뒤에도 관성에 의해 계속 흔들리게 되어, 저음이 팽팽하게 맺히지 못하고 지저분하게 퍼지며 벙벙거리는 톤 손실이 발생하게 된다.

그림 2: Rupert Neve Designs RNHP 하단 뷰. HD600과 같은 고임피던스 헤드폰의 비선형적 임피던스 곡선을 전 대역에서 선형적으로 밀어붙이기 위해 설계된 전용 솔루션이다.

—

댐핑팩터(Damping Factor, DF)는 앰프가 헤드폰 드라이버의 물리적 거동을 얼마나 정밀하게 그리핑(Gripping)하여 통제할 수 있는지를 나타내는 무차원 지표이다.

$$DF = \frac{Z_{load} \text{ (헤드폰 입력 임피던스)}}{\left. Z_{source} \text{ (앰프 출력 임피던스)} \right.}$$

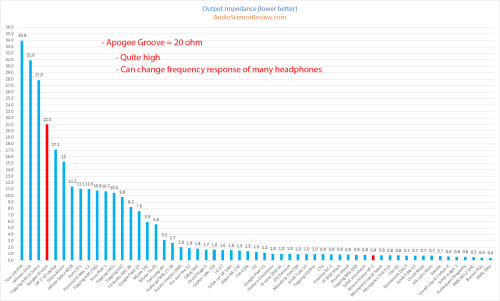

오디오 엔지니어링 표준 경험칙인 “1/8 법칙 (The 1/8th Rule)“에 따르면, 전압 전달 효율을 극대화하고 소스 기기 변동에 의한 헤드폰의 음색 왜곡을 방지하기 위해 헤드폰의 임피던스는 앰프 고유의 출력 임피던스보다 최소 8배 이상 높게 유지되어야 한다. ($DF \ge 8$)

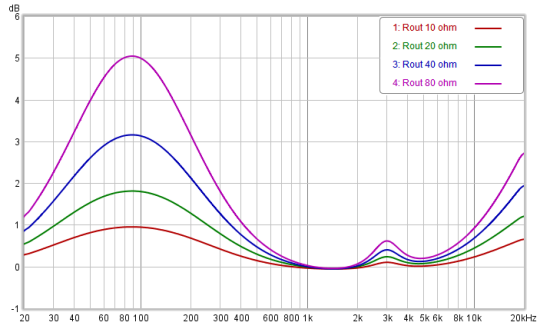

그림 3: 앰프의 출력 임피던스 변동에 따른 헤드폰 최종 덤핑 및 주파수 응답(FR) 왜곡 거동 실측 시뮬레이션

• 주파수 응답의 원치 않는 변형: 앰프의 출력 임피던스가 너무 높으면 헤드폰의 주파수별 임피던스 곡선 형상이 주파수 응답 곡선(FR)에 그대로 투영된다. 즉, 임피던스가 높은 저역 공진점이나 특정 고역대만 비정상적으로 부풀어 올라 제조사가 의도한 원본 밸런스가 완전히 파괴된다.
• 시간축 정밀도 타격: 댐핑 부족으로 인해 드라이버의 반응 속도(Transient Response)가 둔화되어 잔향이 지저분하게 남고, 악기 간의 정위감과 분리도가 극도로 흐려진다.

—

헤드폰 모니터링 시스템의 핵심 영점 조절은 단순한 청감상 볼륨의 크기가 아니라, 시스템 전체의 선형적 다이내믹스 확보와 적정 댐핑팩터의 유지에 있다.

• 저임피던스 헤드폰/인이어 사용 시: 앰프 자체의 출력 임피던스가 극도로 낮은 기기($1\,\Omega$ 대 이하)를 매칭해야만 주파수 변형 및 불필요한 저역 부스트 왜곡을 원천 차단할 수 “있다.”
• 고임피던스 헤드폰 사용 시: 앰프의 소스 전원단 전압 스윙폭인 최대 출력 전압 헤드룸(Voltage Headroom)이 충분히 확보된 전용 거치형 앰프를 매칭해야만 트랜지언트 피크 왜곡과 저역 역기전력 제어 실패 현상을 완벽히 극복할 수 있다.

—

• Rupert Neve Designs: RNHP 정밀 전압 구동 회로 및 컴포넌트 토폴로지 가이드
• Home Recording Wiki: 부하 임피던스 비선형성에 따른 전위차 왜곡 메커니즘
• EBU Tech 3276: 스튜디오 모니터링 오디오 신호 레벨 및 임피던스 정합 표준

```

—
